LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

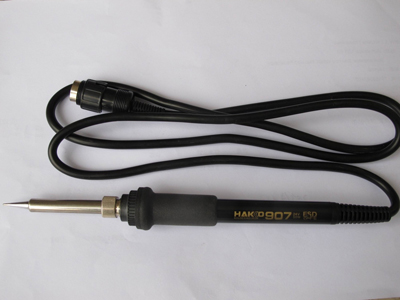

evo mene opet sa lemnom stanicom :lol: ,dobavio sam preko eBay-a ovu ručku HAKKO 907/ESD
http://www.ebay.com/itm/321126508175?ss ... 1497.l2649
cijena US $8.52 stigla za desetak dana.
na nekoj korejskoj stranici http://www.itstyle.kr/project/10635
našao sam ovu šemu i firmware za atmega8 (u prilogu) ,vaše mišljenje o ovom projektu :)
Attachments
hakko 907 st .jpg
hakko 907 st .jpg (96.49 KiB) Viewed 10189 times
Firmware.zip
(9.11 KiB) Downloaded 527 times
Soldering_Iron_itstyle.kr.zip
(75.51 KiB) Downloaded 561 times
hakko 907.jpg
hakko 907.jpg (84.94 KiB) Viewed 10189 times
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

izradio sam elektroniku na protoboard pločici isprogramirao sam ATmegu ,ali imam mali problem tasteri ne reagiraju i nemože se mjenjati parametri ,dali netko može pogledati kod i vidjeti gdje bi možda bio problem
hvala
Attachments
protoboard sm.jpg
protoboard sm.jpg (121.59 KiB) Viewed 10082 times
Top
User avatar
zigzag9
Napredujem
Napredujem
Posts: 193
Joined: 06-06-2011, 23:35
Location: HR

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by zigzag9 »

Kod je vjerojatno u redu, ako si onaj hex uprogramirao. No moguće da si fuseove loše postavio, vidim na shemi da nema kristala, odnosno koristi se interni oscilator, a dugmići ovamo koriste PB5 i PB6 gdje inače ide kristal.


P.S. I ja sam naručio Hakko ručku prije nekih tjedan dana, baš čekam da mi dođe.
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

prema opisu o programiranju piše : HIGH 0xC1 , LOW 0x24 u prilogu je PDF
za programiranje koristio sam ovaj programator
i ovaj program eXtreme Burner - AVR
Attachments
programing.zip
(319.81 KiB) Downloaded 484 times
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

evo i prijevod uputstva o rukovanju na engleski (koliko sam mogao izvući preko translatora)
Attachments
manual prijevod.zip
(374.25 KiB) Downloaded 588 times
Top
User avatar
Kukinjos
Pravi forumaš
Pravi forumaš
Posts: 1725
Joined: 28-03-2012, 18:01
Location: Split

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by Kukinjos »

Kolega, da slučajno nisi tipkala zabunom spojio na Vcc, umjesto na masu? Možda razmišljam glupo, ali nikad se ne zna :) , ili pull up otpore na masu, što mi se čini manje vjerojatno, jer bi valjda onda bucao display?
Cezare, star sam i nemoćan, ali poslušaj moj savjet ....
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

više puta sam provjerio tu opciju ali sve sam dobro spojio čak sam odspajao pullup otpornike ali nikakve promjene ,kukinjos dal možeš vidjet u kodu gdje su spojeni tasteri nisam toliko doma sa C kodom :oops:
Top
User avatar
Kukinjos
Pravi forumaš
Pravi forumaš
Posts: 1725
Joined: 28-03-2012, 18:01
Location: Split

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by Kukinjos »

Malo čudnovato ... A je li uvijek onaj isti broj na display-u? Trebalo bi značit da su clock i fuse bitovi u redu, ako display ne treperi i uredno pokazuje brojke. Program je pisan u asembleru, ima i source. Pokušat ću pogledat to za vikend, ili možda već u petak, ako mi posao dopusti, jer sutra sam na terenu, cijeli dan, pa neću stić. Nadam se da ti to neće bit prekasno.
Cezare, star sam i nemoćan, ali poslušaj moj savjet ....
Top
User avatar
Kukinjos
Pravi forumaš
Pravi forumaš
Posts: 1725
Joined: 28-03-2012, 18:01
Location: Split

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by Kukinjos »

Evo sam pogledao program, ovdje su definirane funkcije tipki, tj. njihovo dekodiranje:

Code: Select all

;;;;;;;;;; key port
.equ	key_inc	= 0b01100000
.equ	key_dec	= 0b10100000
.equ	key_mode	= 0b11000000
.equ	key_no	= 0b11100000

.equ	key_shop	= 0b10110000
.equ	key_star	= 0b00000000
incr (+) = PINB.7
decr (-) = PINB.6
mode = PINB.5
jedino me bune ove dvije zadnje definicije (key_shop i key_star), jer uključuju i PINB.4, koji je po shemi u zraku. Pokušaj i na njega stavit pullup otpor (nožica 18 - PORTB.4), pa vidi ima li promjene, pa ga zatim spoji na masu i opet provjeri.
Ovo radim onako na brzinu na trajektu, pa oprosti što nema više detalja.
Cezare, star sam i nemoćan, ali poslušaj moj savjet ....
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

hvala na trudu :P ,probat ću pa javim rezultat,ma nije ništa hitno ,displej uredno radi prikazuje opcije Lo i mjennja vrijednosti temperature ali sve mi to malo čudno radi :roll:
pozzz
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

proradilo je :P ,tasteri koje sam koristio bili su neispravni (skinuo ih sa neke pločice) :shock: ,ipak hvala na pomoći ,kukinjos nemoraš provjeravat kod 8)
Top
User avatar
Kukinjos
Pravi forumaš
Pravi forumaš
Posts: 1725
Joined: 28-03-2012, 18:01
Location: Split

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by Kukinjos »

Ajde konačno :D , ja već mislio što bi još moglo bit, pogledao sam i dio koda gdje kontrolira tipke, sve je to bilo u redu, pa mi se pojavio :?: iznad glave. Najvažnije je da radi!
Cezare, star sam i nemoćan, ali poslušaj moj savjet ....
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

Izgleda da sam ja ovdje zadužen za lemilice he he :lol: ,ne vidim puno njih da su na postovima 8)
Top
User avatar
zigzag9
Napredujem
Napredujem
Posts: 193
Joined: 06-06-2011, 23:35
Location: HR

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by zigzag9 »

@morski, naletio sam na tvoj komentar na onoj korejskoj stranici. Jesi uspio doći do Milana koji je radio PCB?
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

nažalost ništa :( ,al ne odustajem :)
Top
User avatar
zigzag9
Napredujem
Napredujem
Posts: 193
Joined: 06-06-2011, 23:35
Location: HR

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by zigzag9 »

Imaš PM.
Top
User avatar
zigzag9
Napredujem
Napredujem
Posts: 193
Joined: 06-06-2011, 23:35
Location: HR

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by zigzag9 »

Ima li zainteresiranih da se postojeći kod u ASM porta u C, pa da se može lako izmjeniti upravljanje, recimo enkoder umjesto tipki, i recimo HD44780 kompatibilni LCD umjesto 7seg pokazivača.

Kod: http://pastebin.com/rxNFkqej
Top
User avatar
morski_pas
Odlično uznapredovao
Odlično uznapredovao
Posts: 639
Joined: 07-03-2011, 23:58
Location: Rijeka

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by morski_pas »

mislim da nema potrebe prepravljati kod ,ima ovdje cijeli projekt sa LCD-om i enkoderom
http://dangerousprototypes.com/forum/vi ... 56&p=26604
SolderingIronController_v3.zip
http://dangerousprototypes.com/forum/do ... hp?id=4766
SolderingIronController_v3.0_kicad.zip
http://dangerousprototypes.com/forum/do ... hp?id=4774
Top
User avatar
zigzag9
Napredujem
Napredujem
Posts: 193
Joined: 06-06-2011, 23:35
Location: HR

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by zigzag9 »

Ma znam za taj topic, prešao sam skoro cijeli, no nisam naletio na source od v3, a nemam niti PICkit ni PIC-eve, tako da bi mi više odgovarala Atmel varijanta.

Uglavnom, mislim da je ovo dovoljno materijala za prepravku.
Top
User avatar
zigzag9
Napredujem
Napredujem
Posts: 193
Joined: 06-06-2011, 23:35
Location: HR

Re: LEMNA STANICA sa ručkom HAKKO 907 ESD

Post by zigzag9 »

Zadnja verzija sa PIC18F25550
