Problem sa Eaglom

Post by gamerxxx »

Hocu da na osnovu ove slike http://prntscr.com/xo2gi nacrtam shemu u Eaglu i da napravim predlozak na osnovu te sheme,ali nikako da se snadjem u Eaglu(nisam radio u njemu do sad),znam ja kako se unose simboli i sve,samo mi je problem sto ne mogu naci pola simbola... Znam da vas ima ovdje koji to mozete rijesiti za 5 minuta pa ako ima neko voljan da pomogne bio bih mu zahvalan jako da to i ucini a shemu moze poslati na mail vultures1987@gmail.com.
Top
User avatar
niho
Pravi forumaš
Pravi forumaš
Posts: 1895
Joined: 24-09-2009, 17:26
Location: Brcko, Bosnia and Herzegovina

Re: Problem sa Eaglom

Post by niho »

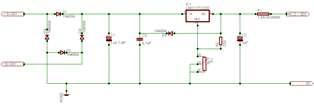

Pozdrav. Ne vjerujem da je problem u Eagle-u. Ovo je uradjeno za par minuta a sve biblioteke su jako logične: diode su u diode, otpornici u resistor, lm je kod poizvodjaca linear i konektori u suplay2. samo se treba malo potruditi :)
slika
slika
suplay.zip
eagle file
(48.24 KiB) Downloaded 469 times
Top
gamerxxx
Posts: 16
Joined: 27-03-2013, 16:07

Re: Problem sa Eaglom

Post by gamerxxx »

niho wrote:Pozdrav. Ne vjerujem da je problem u Eagle-u. Ovo je uradjeno za par minuta a sve biblioteke su jako logične: diode su u diode, otpornici u resistor, lm je kod poizvodjaca linear i konektori u suplay2. samo se treba malo potruditi :)
suplay.zip
E hvala ti puno,ja se nikako ne snalazim sa bibliotekama. :)
Top
User avatar
Klokan
Pravo uznapredovao :)
Pravo uznapredovao :)
Posts: 419
Joined: 29-03-2011, 18:29
Location: Pakrac - Hrvatska

Re: Problem sa Eaglom

Post by Klokan »

Pa u tom slucaju ako znas sta ti treba uzmes i listas redom...tako ces najvise nauciti dje sto stoji
Top
viktor_medvedovic
Napredujem
Napredujem
Posts: 131
Joined: 16-07-2013, 23:52
Location: Novska(Hrvatska)

Re: Problem sa Eaglom

Post by viktor_medvedovic »

imam i ja jedan problem


nesto sam cackao po eaglu i uspio sam nastimati da kad stavim komponentu da nema rupe za nozice

primjer : uzmem 8 pinsko dil kućište,označi mi onih 8 zelenih površina koje idu na plocicu,ali nema rupa na njima

zna li tko kako to vratit,moze i ako ima opcija da se vrati na tvorničke postavke :)
Top
satsat
Pravo uznapredovao :)
Pravo uznapredovao :)
Posts: 204
Joined: 30-09-2012, 14:01

Re: Problem sa Eaglom

Post by satsat »

Uzeo si smd ili si smanjio rupice na minimum
Top
viktor_medvedovic
Napredujem
Napredujem
Posts: 131
Joined: 16-07-2013, 23:52
Location: Novska(Hrvatska)

Re: Problem sa Eaglom

Post by viktor_medvedovic »

nije smd,i nije na minimumu jer kad priblizim do kraja nema nikakvih.pa cak ni najmanjih rupica :(
Top
garfild
Posts: 9
Joined: 21-06-2009, 03:38
Location: Bitola, Makedonija

Re: Problem sa Eaglom

Post by garfild »

Proveri u fajlu "default.dru" i unutra u Design Rules, Sizes, Minimum Drill nije slucajno stavljeno 0 . Originalna vrednost mislim da je 24mil.
Top
User avatar
niho
Pravi forumaš
Pravi forumaš
Posts: 1895
Joined: 24-09-2009, 17:26
Location: Brcko, Bosnia and Herzegovina

Re: Problem sa Eaglom

Post by niho »

Pogubio sam ključeve od eagle 5.11 Može li mi neko poslati na meil.
Ko ih ima, pa da mu pošaljem svoju adresu na PP. Hvala.
