osvjetljivac za foto postupak

Post by r2d2 »

evo osvjetljivac je zavrsen :lol:

djelovi:

- stari skener (nabavio od frenda) = 0,00 kn
- 3X UV neonke 8w (http://www.kronos.hr/elektronika/produc ... ts_id=1103) = 93,00 kn
- 3X prigusnica (www.fertis.hr) = 81,00 kn
- 3X starter (www.fertis.hr) = 9,00 kn
- 3X nosac za pnt cjevi 13,5 mm (www.fertis.hr) = 6,00 kn
- komad pleksiglasa 50X50 (pevec) = 45,00 kn
- samoljepljiva srebrna folija 50X40 (bauhaus) = 15,00 kn
- 3X nosac za starter (razvalio neke stare neonke) = 0,00 kn
- zica, vijci, luster kleme (nasao u stanu) = 0,00 kn

moji problemi koji ce mozda vama pomoci :D :

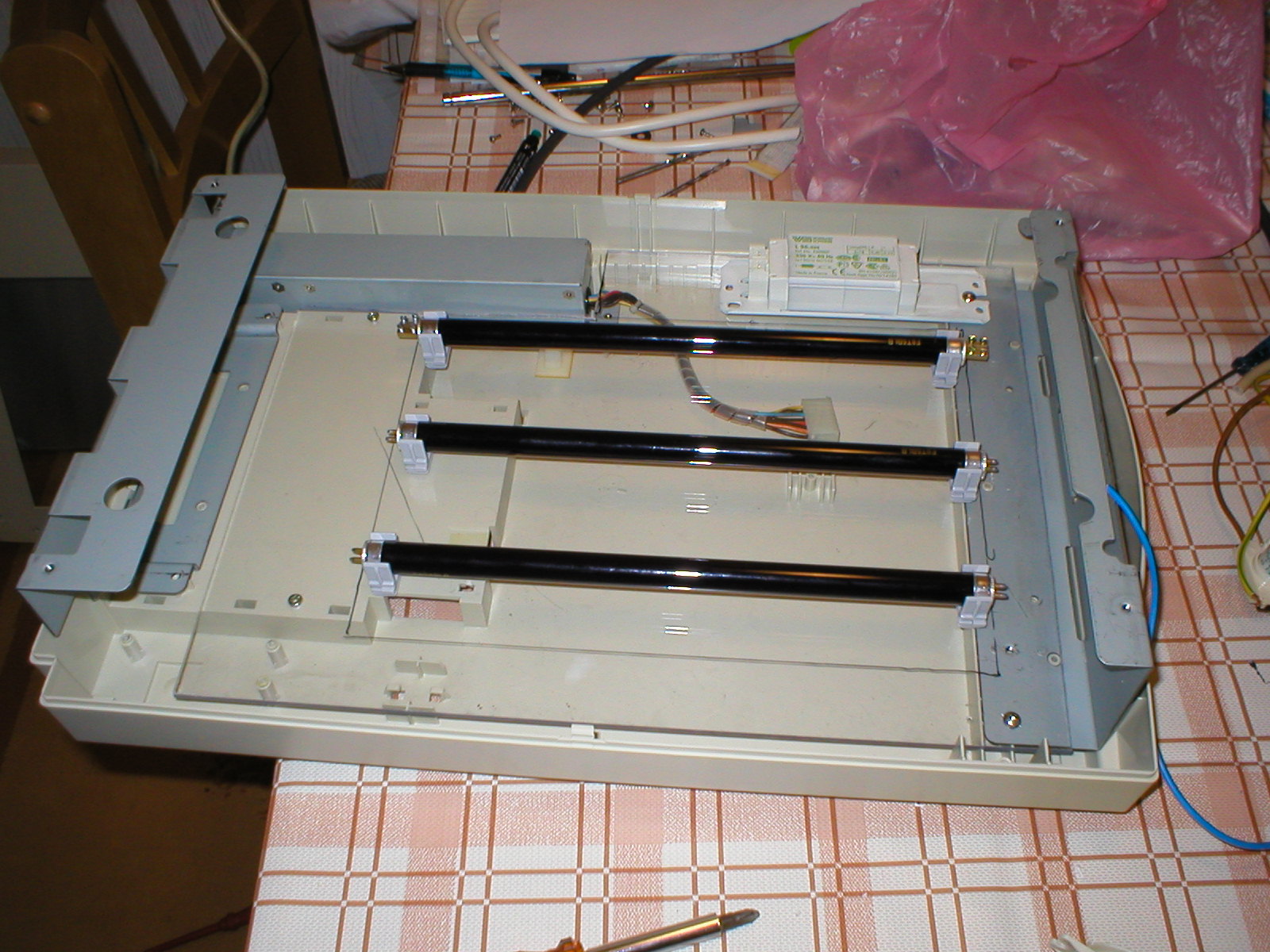

- postavljanje pleksi ploce na dno skenera (na pleksi sam montirao sve ostale djelove)
- nosace za neonke nisam mogao nigdje naci, iz tog razloga sam koristio nosace za pnt cjevi a neonke sam povezao luster klemama (lukavo, ha :?: :lol: )
- koristio sam postojeci ulaz napona i prekidac za palenje, kao i napon od 5 volti za palenje diode "power" (kada je osvjetljivac ukljucen)

- potrebno je 6-7 minuta za osvjetljavanje plocice

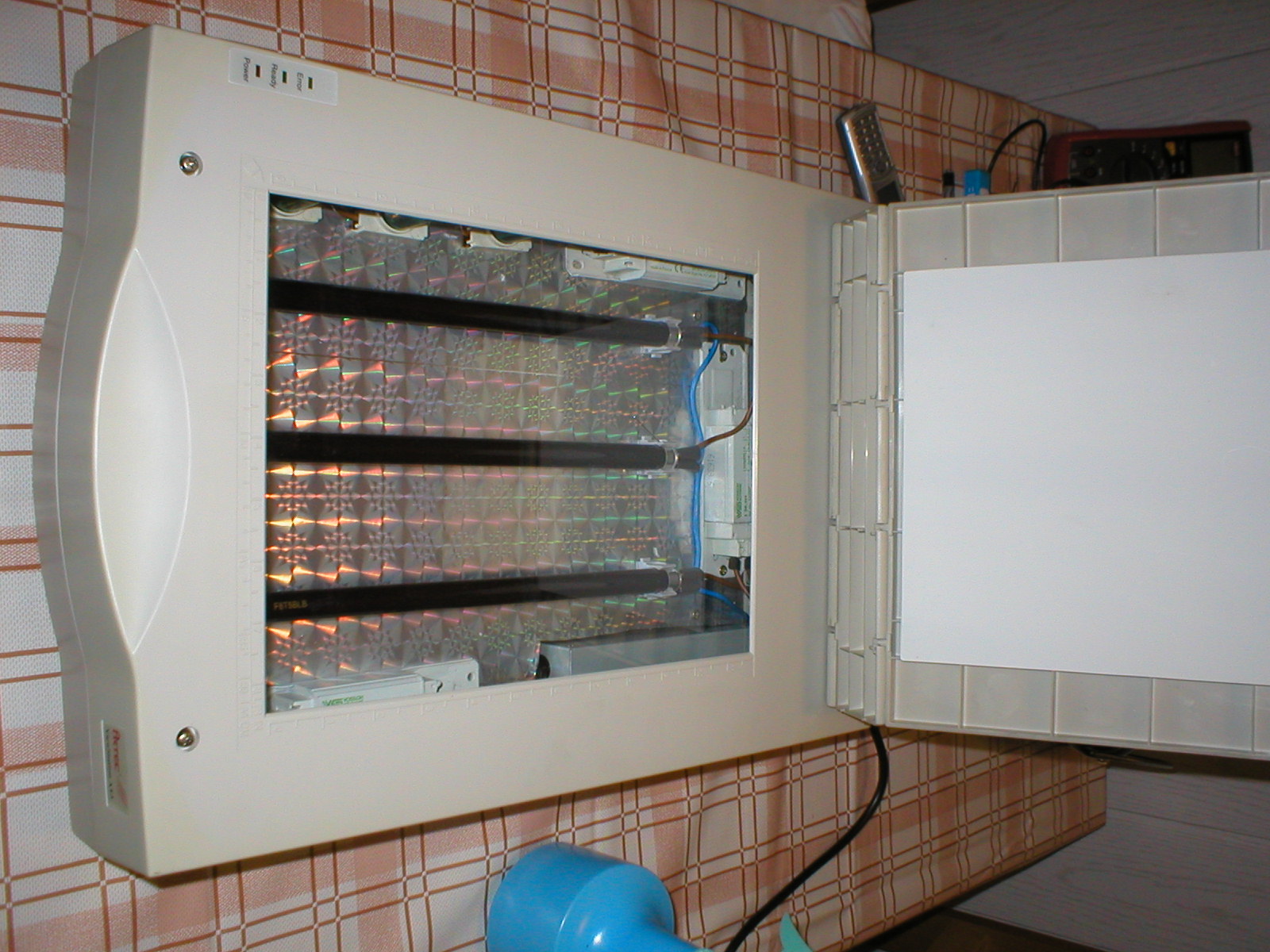

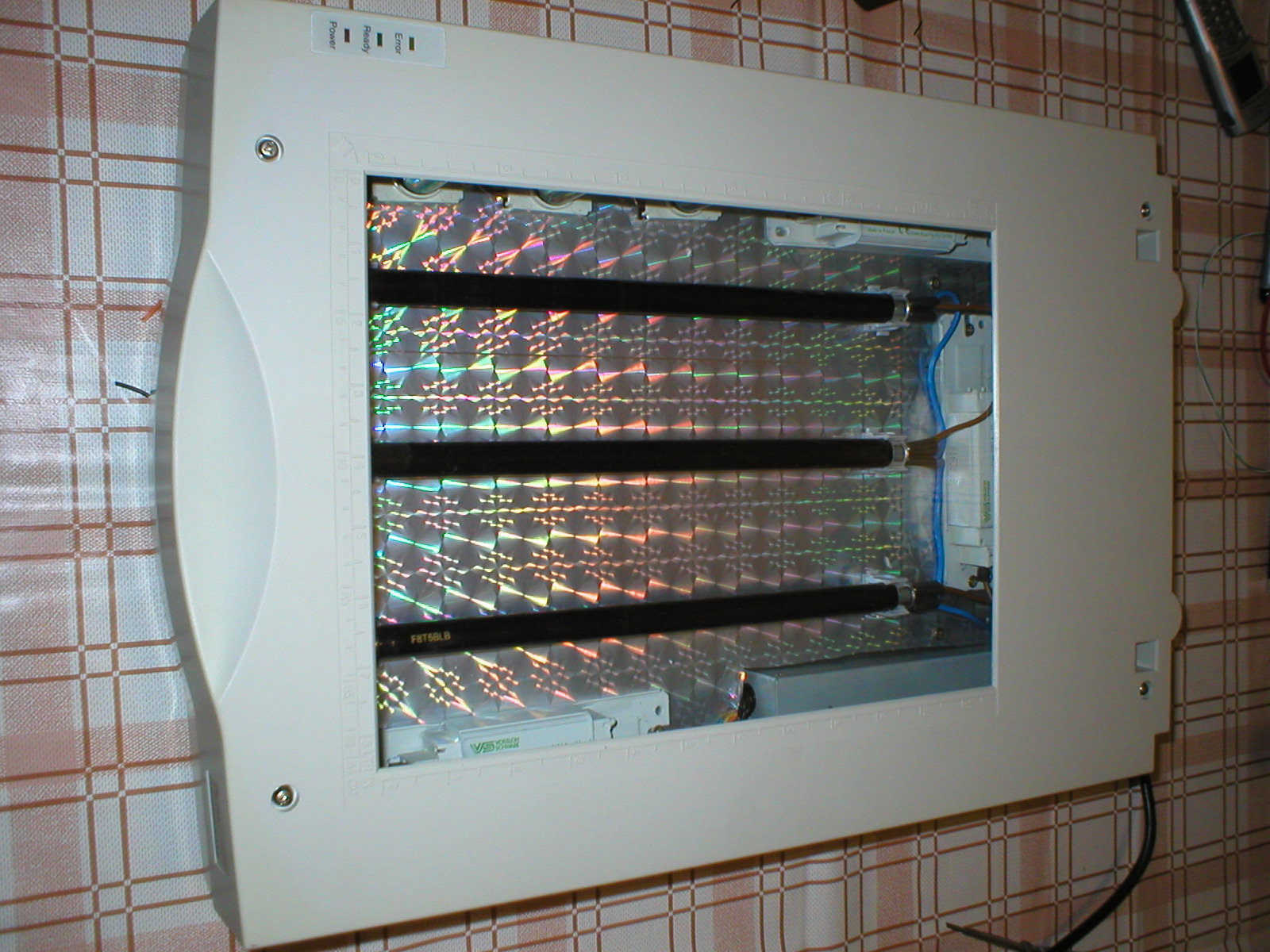

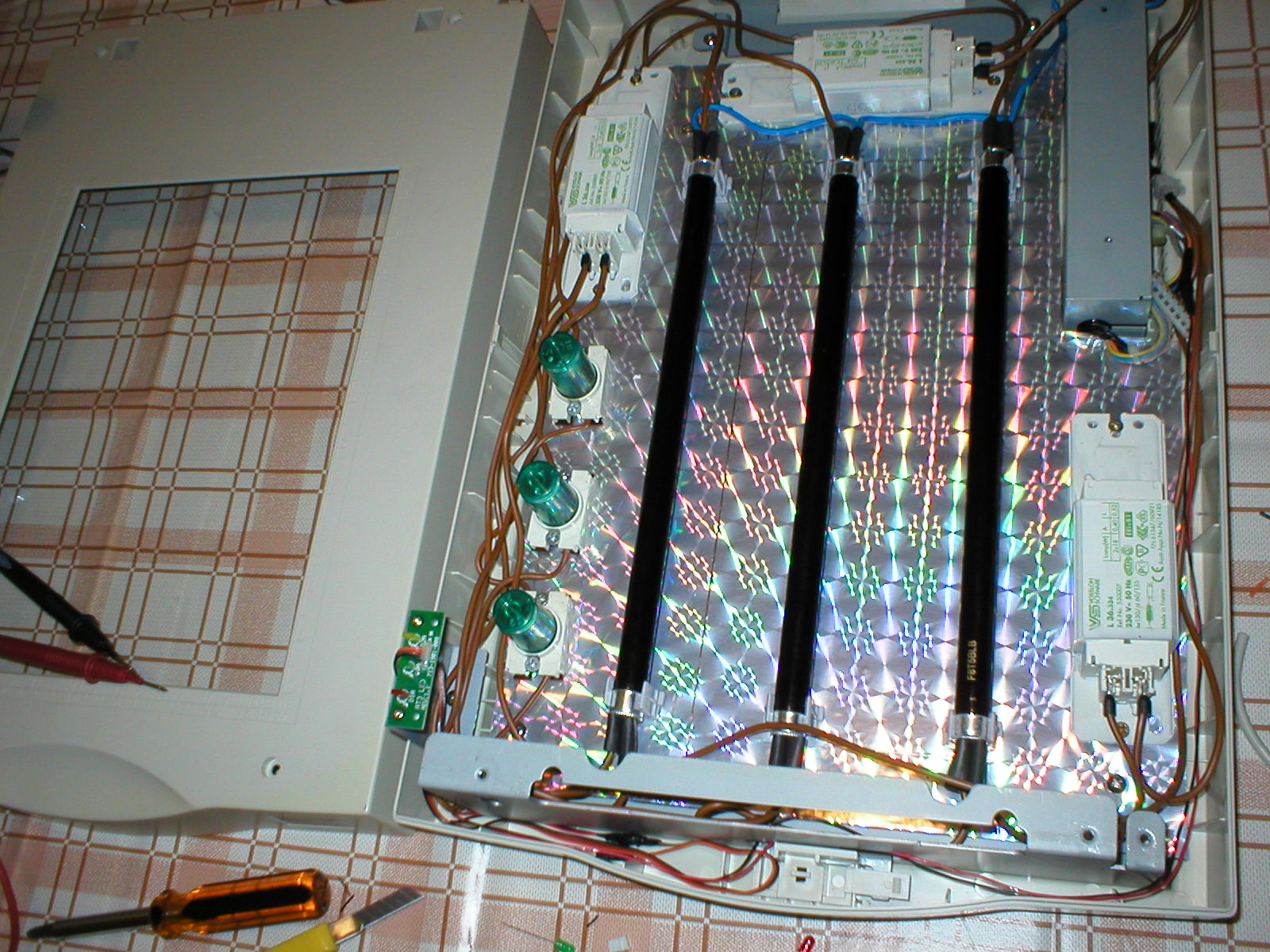

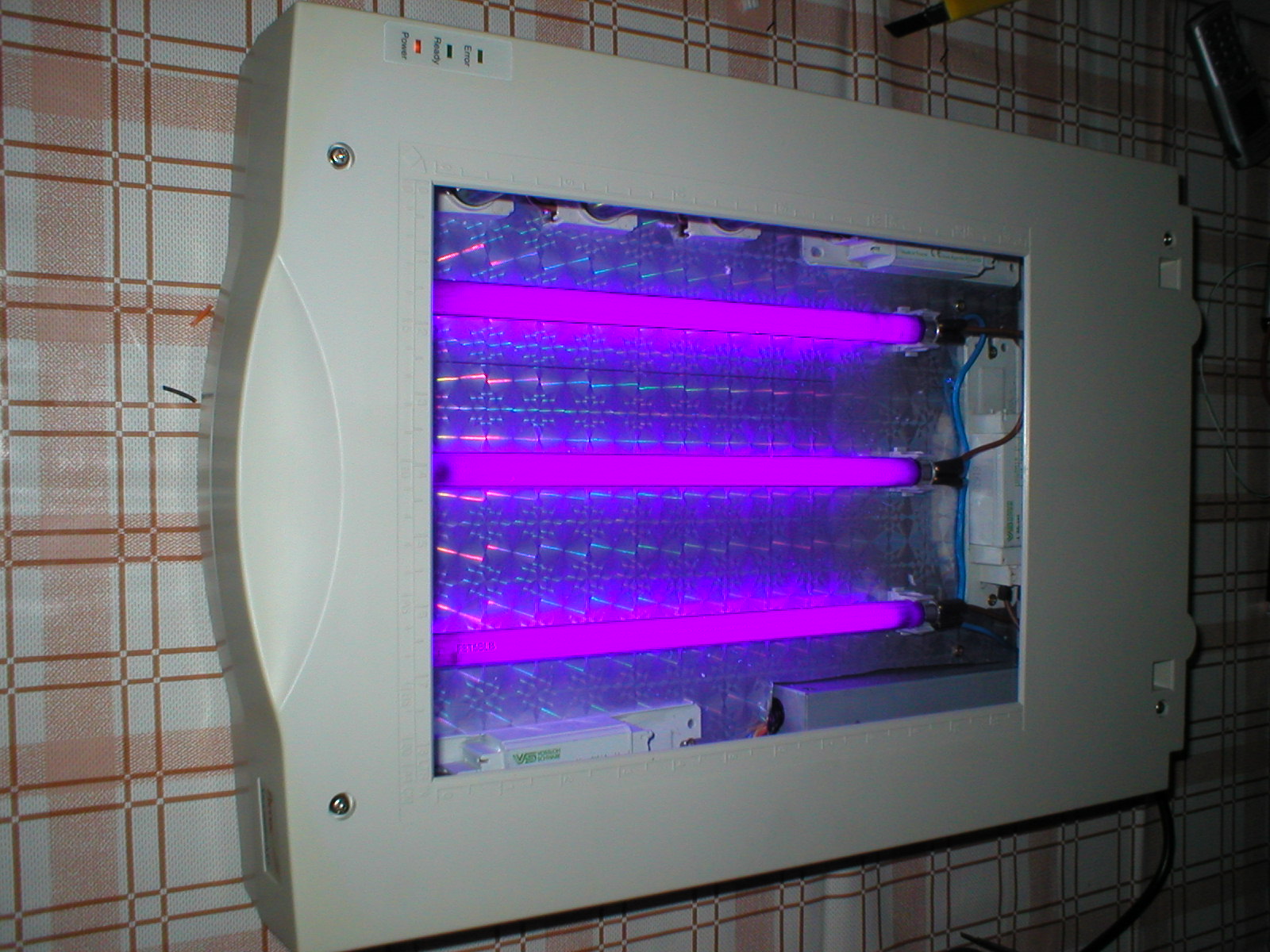

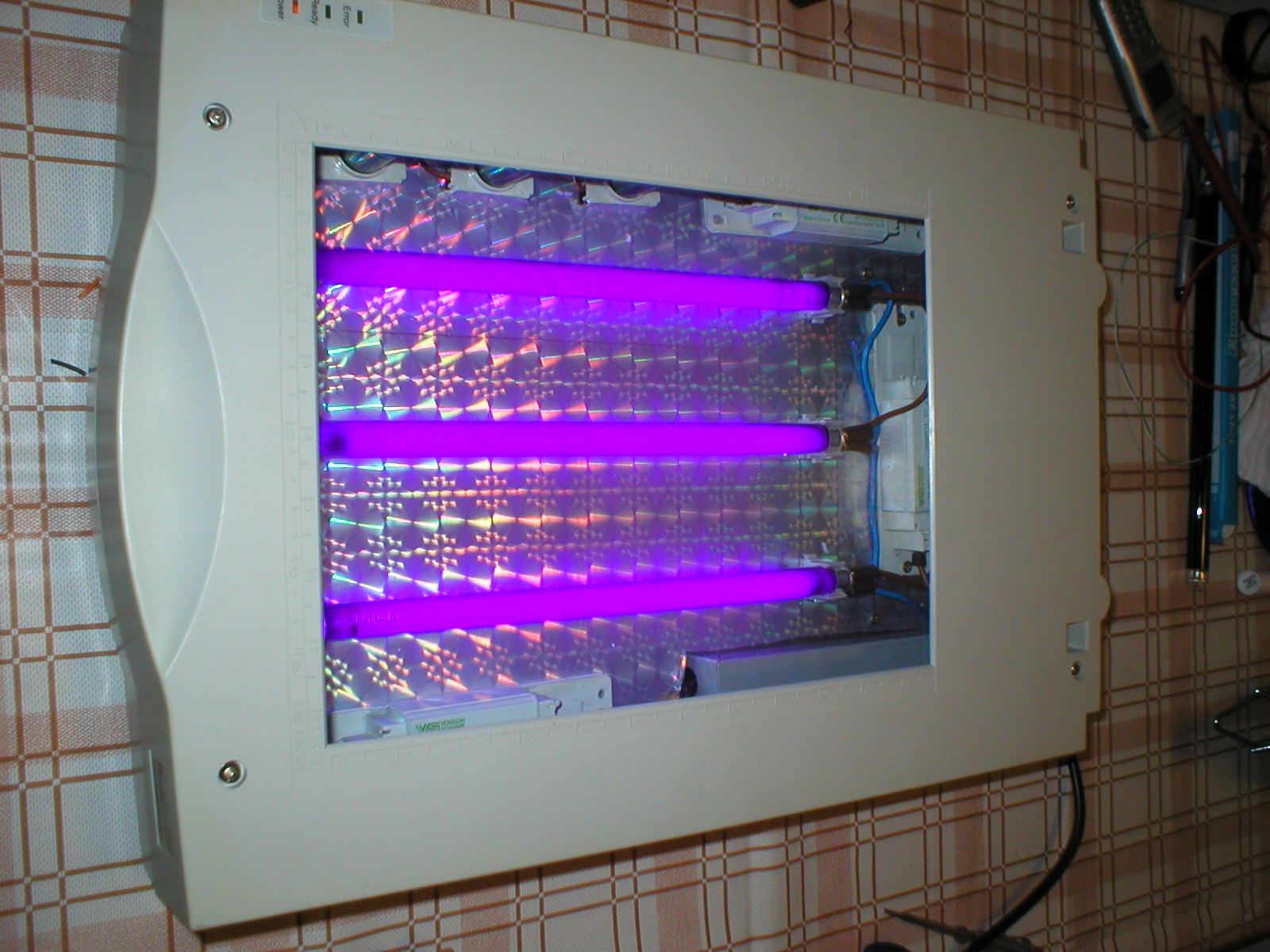

evo toliko od mene tu su i slike, ako netko treba pomoc, neka se slobodno obrati :lol:

http://www.elektronika.ba/forum/uploadz ... 010039.JPG

http://www.elektronika.ba/forum/uploadz ... 010038.JPG

http://www.elektronika.ba/forum/uploadz ... 010037.JPG

http://www.elektronika.ba/forum/uploadz ... 010036.JPG

http://www.elektronika.ba/forum/uploadz ... 010035.JPG

http://www.elektronika.ba/forum/uploadz ... 010034.JPG

http://www.elektronika.ba/forum/uploadz ... 010033.JPG

http://www.elektronika.ba/forum/uploadz ... 010032.JPG
Last edited by r2d2 on 24-02-2007, 19:25, edited 2 times in total.
User avatar
UNWANTED
Pravo sam se raspisao :)
Pravo sam se raspisao :)
Posts: 1251
Joined: 21-12-2005, 17:43
Location: hrvatska
Contact:

Post by UNWANTED »

ljepo odradjeno :D
svaka cast


inace jeli moguce sa samo 1 ovom uv neonkom osvjetliti plocicu
r2d2
Pravo uznapredovao :)
Pravo uznapredovao :)
Posts: 408
Joined: 08-01-2007, 18:38
Location: Zagreb

Post by r2d2 »

koliko sam skuzio, trax ima samo jednu
User avatar
priest
Penjem se :)
Penjem se :)
Posts: 60
Joined: 12-03-2006, 23:48
Location: banja luka

Post by priest »

Ja planiram u svoj osvetljivac staviti dve od po 8w,ja mislim da ce to biti dovoljno,pogotovo zato sto ne mislim raditi stampu formata A4 :D


@r2d2

ti si bas skupo placao prigusnice...koje su snage?ja sam ih ovde nasao za 2,5e po komadu jacine 18w,a starteri su 0,3e...ali u svakom slucaju svaka cast za projekat,super si ga odradio,moram se ugledati na tebe i brzo to zavrsiti,pa da kacim slike... :wink: pozdrav svima


P.S. mozes li malo vise objasniti kakvi su ono drzaci sto si koristio???od kakvih cjevi i gde i ima kupiti,pod kakvu opremu spadaju...pozz
User avatar
jopagti
Odlično uznapredovao
Odlično uznapredovao
Posts: 716
Joined: 29-03-2006, 21:40
Location: Hrvatska

Post by jopagti »

Lipo lipo!Svaka cast...Ja (ako buden radija) cu napraviti onako ko Trax jer ne misli izradivati tako velike plocice...
...dok citash ovaj tekst,tvoje karlovacko je sve toplije i toplije...
r2d2
Pravo uznapredovao :)
Pravo uznapredovao :)
Posts: 408
Joined: 08-01-2007, 18:38
Location: Zagreb

Post by r2d2 »

priest wrote: P.S. mozes li malo vise objasniti kakvi su ono drzaci sto si koristio???od kakvih cjevi i gde i ima kupiti,pod kakvu opremu spadaju...pozz
ja sam stavio prigusnice 2X18W, a u bauhausu kostaju oko 80 kn komad!

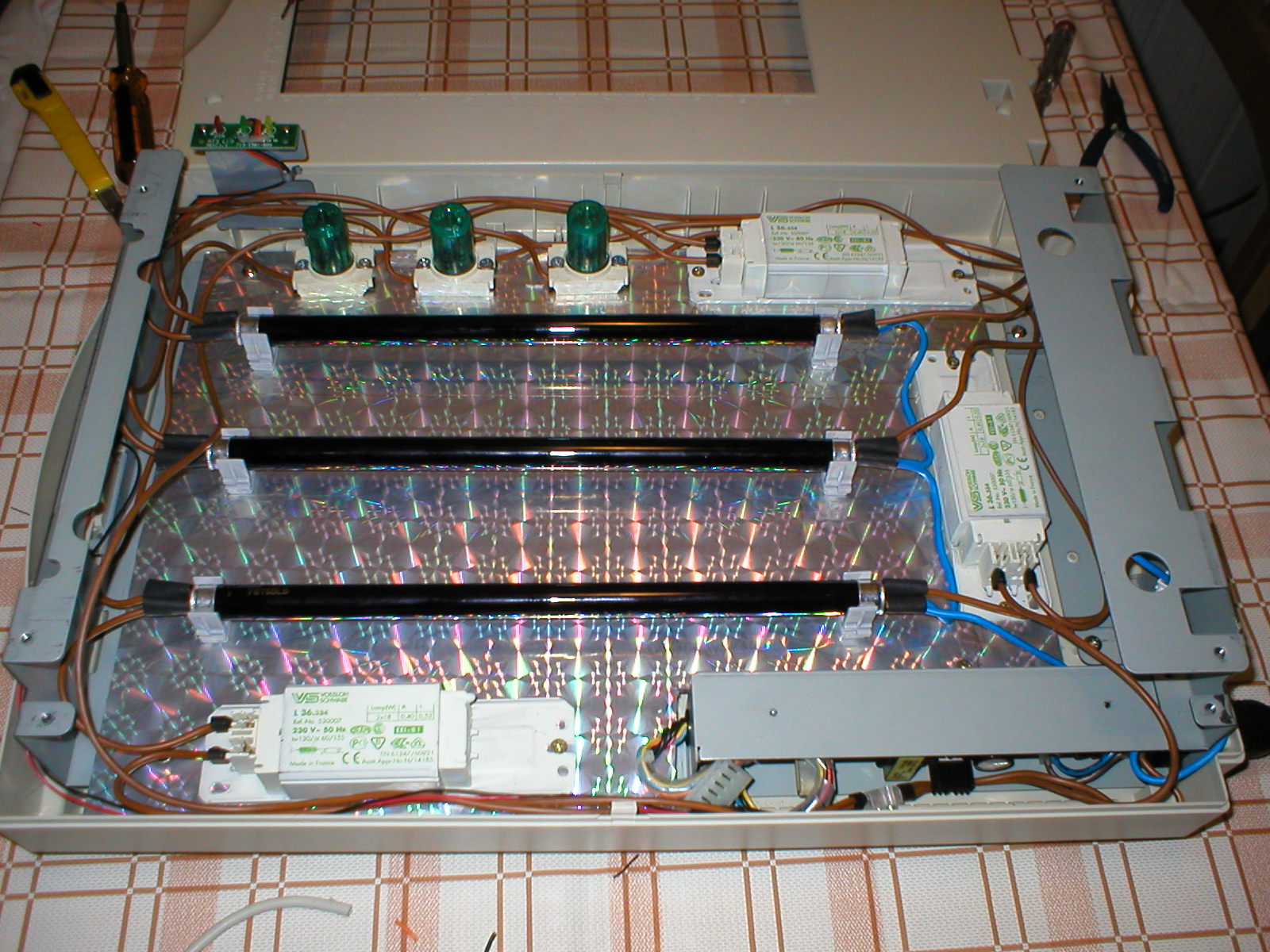

PNT cjev = plasticna cjev za nadzbukno provlacenje kabela, to su nosaci za te cjevi pogledaj malo ovu sliku, tu se dost dobro vide.
