help - predajnik i prijemnik

Post by **trax** » 13-09-2006, 17:30

Mozes staviti neki kondenzatorcic izmedju baze i mase. Onda paralelno njemu moras spojiti neki otpornik koji ce da ga prazni, recimo od 1K ili tako nesto. Ako bude predugo trajao impuls smanji taj dodatni otpor koji je paralelno sa tim novim kondenzatorom. Stavi elektrolitski kondenzator od recimo 4,7uF ili tako nesto a njemu paralelno otpornik 1Kohm ili manje/vise. Taj kondenzator postavi PRIJE onog otpornika baze u tranzistor

ovo sve gore je prica za prvi NPN tranzistor.

sve ostalo je/(bi trebalo da je) OK. Pa da li ti se upali zvonce kada onu diodu spojis na +pol te male baterijice od detektora? Ako se upali onda je OK, ako se ne pali zvonce onda opet ima neki problem?

Ona druga shema sto ima kondenzator izmedju kolektora i mase je zbog kasnjenja, to ti ne treba.

bubi123 · Post by **bubi123** » 13-09-2006, 18:07

trax wrote: Pa da li ti se upali zvonce kada onu diodu spojis na +pol te male baterijice od detektora? Ako se upali onda je OK, ako se ne pali zvonce onda opet ima neki problem?

?????? nije mi jasno pitanje! Gle sve sam vec probavao, ne znam vise ni sta sam progorio od elemenata, a sta nisam! Taj predajnik je bio u situacijama da nekad samo svira, a nekad nece! Malo sam vec izgubljen od sveg!

. Nisam vec vise od 10god razmisljao o takvim stvarima, ali pomalo mi se vraca!

sad cemo ovo malo ostaviti dok se ne zaletim do chipoteke po dijelove! Kad slozim opet sve ponovo Javim se!!!!

Post by **trax** » 13-09-2006, 23:18

haj dobro

bubi123 · Post by **bubi123** » 14-09-2006, 06:08

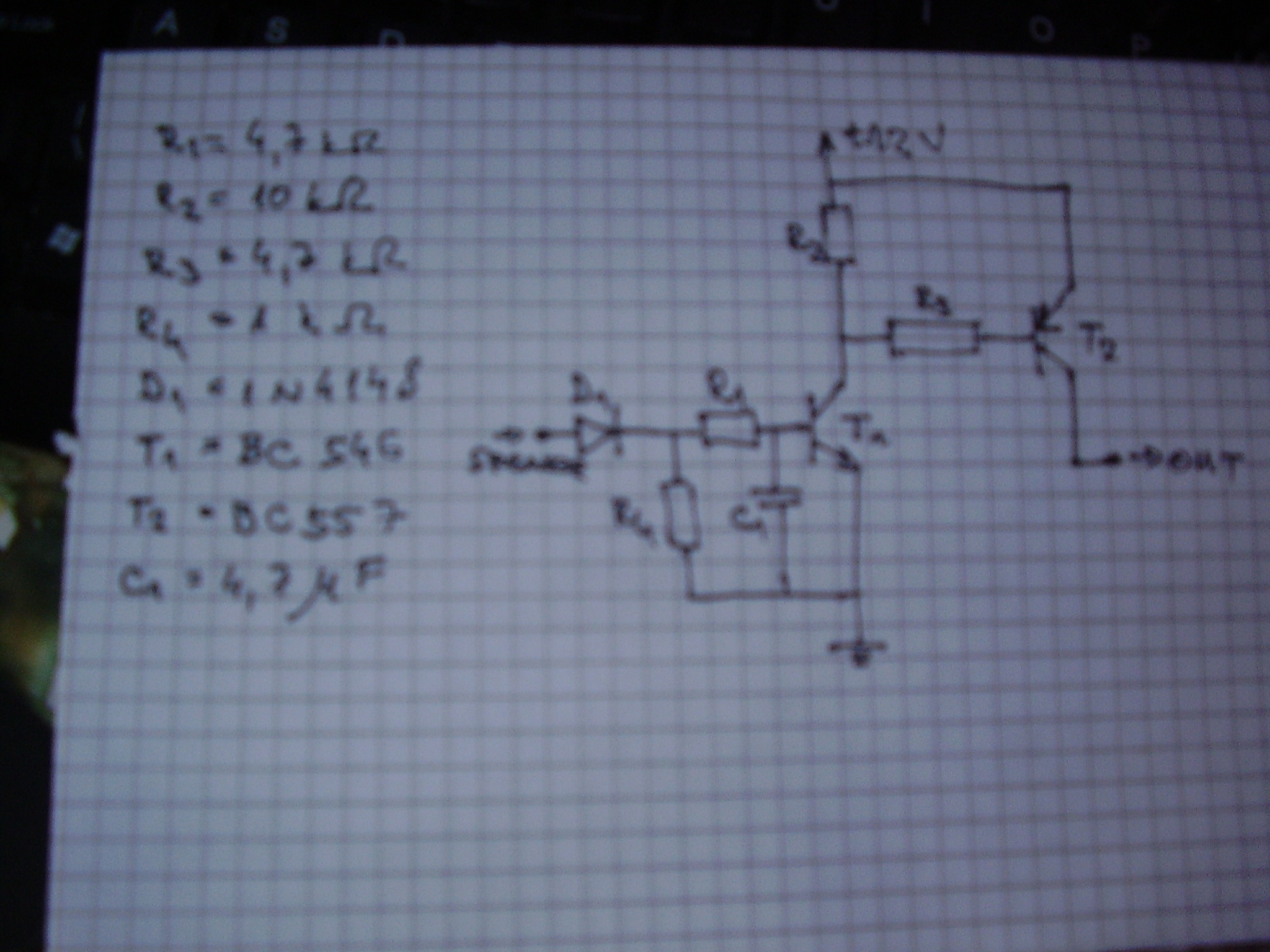

TAKO??? samo da ne bude zabune

http://www.elektronika.ba/forum/uploadz ... 140050.JPG

Post by **trax** » 14-09-2006, 10:54

Ovaj R4 pomjeri desno poslije otpornika, znaci bas paralelno sa kondenzatorom

Mozda ces ga ipak morati dobro povecati a onaj R1 smanjiti.. vidicemo kad probas

...

bubi123 · Post by **bubi123** » 14-09-2006, 20:48

legendo, HVALA TI; ne mogu ti opisati, koliko puno! Radi i prvobitna shema, samo kako vec dugo nisam radio, a to sam sad skuzio, krivo sam okrenuo bc546, i kolektor mi je bio umjesto emitera, na masi!

he he he, sad se mogu igrati i dem jos probati s kondenzatorom!

JOS JEDNOM PUNO HVALA!

btw. imate odlicnu stranicu i nadam se da cu jos tu dolaziti i svrljati. Skroz je zanimljivo!

Budem joss i slikice stavio sklopa!

Post by **trax** » 14-09-2006, 20:55

haj drago mi je da fercera

kad uhvatis kakvog soma posalji ga fedexom

bubi123 · Post by **bubi123** » 14-09-2006, 20:56

s kondenzatorom i otpornikom ne radi, no nije ni bitno. budem se jos malo s ti igrao

Post by **trax** » 14-09-2006, 21:01

izgleda da je impuls previse kratak pa zato nece da proradi. moras malo postimati da bi proradilo...

bubi123 · Post by **bubi123** » 14-09-2006, 21:02

evo stavio sam 4,7 kohma, umjesto onog od od 1konhm i sad radi u kombinaciji s kondenzatorom!

Post by **trax** » 14-09-2006, 21:04

idi bolan pecaj vise

haman ces preci u elektronicare, ostavices se ti pecanja

bubi123 · Post by **bubi123** » 14-09-2006, 21:57

he he he!!!! dobra je elektronika!

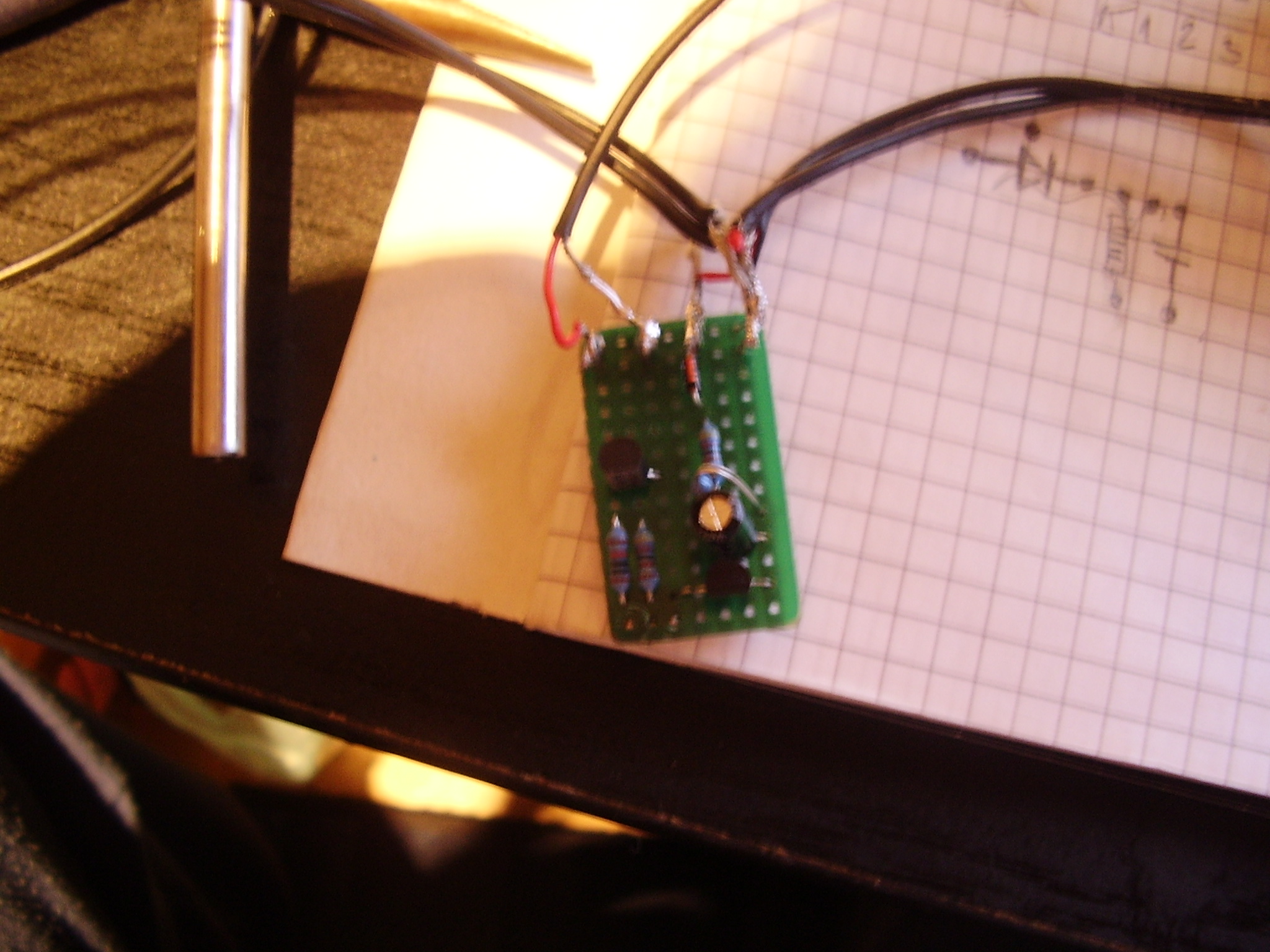

EVO FOTKA SKLOPA:

stavi ocu ovo sve na jedan ribicki forum i ostaviti vasu adresu. mozda vam pocnu bombardirati forum pitanjima

http://www.elektronika.ba/forum/uploadz ... 140058.JPG

virtualx · Post by **virtualx** » 14-09-2006, 22:41

a jesi ga sfuserio
nisam u toku,kakav je sklop

Firkragg · Post by **Firkragg** » 14-09-2006, 23:03

bubi123 wrote:he he he!!!! dobra je elektronika!

EVO FOTKA SKLOPA:

stavi ocu ovo sve na jedan ribicki forum i ostaviti vasu adresu. mozda vam pocnu bombardirati forum pitanjima

http://www.elektronika.ba/forum/uploadz ... 140058.JPG

Gdje kupujes taj zeleni perfboard? Ima li obostrana? Ima li pozlacena/posrebrena?

bubi123 · Post by **bubi123** » 15-09-2006, 00:09

brijaci, meni je bitno da to sljaka! Kako to izgleda, zaboli me! PA necu na izlozbu s tim ili nesto sl

TO ce ionako sve u neki case, koji ce biti i po kisi, suncu, zimi, vjetru i oluji, tako da sad oko tog ide jos nekakv stiropor ili sl izolator i u kutiju, dobro zatvoreno da ne moze vlaga uci!

Sve elemente sam uzeo u chipoteci u zg!

Btw. nisam jedan od onih koji luduje za elektronikom tako da nisam u toku s tim stvarima, iako moram priznati da mi je bilo skroz dobro ovo slagati!!!!

Jos jednom puno zahvaljujem traxu, a vi nakandni kriticari, gdje ste bili kad je grmilo

Dubax6x · Post by **Dubax6x** » 06-05-2007, 13:45

E ovako, pozdrav decki, evo i ja sam napravio ovaj sklop za indikatore za ribolov samo što meni ne radi, sve sam spojio kao i bubi po shemi ali zvono svira čim stavim bateriju(ovu od 12 v) u transmitter.... Neznam što nevalja al je očito da ovaj drugi tranzistor vjerojatno stalno vodi i na kolektoru imamo stalno + 12 v sto znaci da transmitter ima stalno napon (kao da je taster stalno pritisnut).

Zvono se isto aktivira tako što zatvara strujni krug od plusa (baterije) i prema ostatku sklopa...

Neznam u čemu je problem........

Dubax6x · Post by **Dubax6x** » 07-05-2007, 20:00

Ajd ovako da krenem ispočetka. Dakle treba mi sklopka (tranzistorska ) koja bi kada na ulaz dobim kratkotrajni signal tj. napon (izmjerio sam ga da je 2 V i to je ustvari izvod paralelno na led diodu) propustila 12 v u drugi sklop a kada nema signala na ulazu onda nesmije propuštat, znači neka jednostavnije tranzistorska sklopka.
Onu šemu koju ste dali bubiju sam spojio no onda je zvono sviralo samo od sebe......

Trebam pomoć!

Dubax6x · Post by **Dubax6x** » 11-05-2007, 14:28

Znaci nitko nezna..........

Post by **trax** » 11-05-2007, 14:37

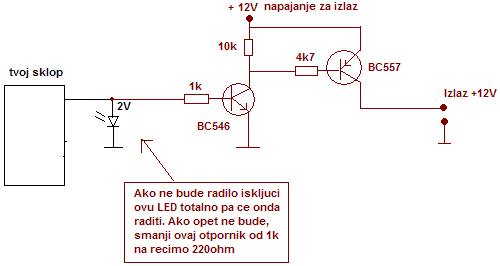

Probaj

http://www.elektronika.ba/forum/uploadz ... probaj.png

Ova shema vrijedi ukoliko iz tvog sklopa je dioda spojena kao na mojoj shemi. Znaci, ako diodi dolazi +2V. Postoji mogucnost da diodi dolazi 0V na katodu a da joj je anoda spojena na nekih 2,7V. Tad bi uvjek zvonilo... Provjeri...

Dubax6x · Post by **Dubax6x** » 11-05-2007, 20:51

trax wrote:Probaj

http://www.elektronika.ba/forum/uploadz ... probaj.png

Ova shema vrijedi ukoliko iz tvog sklopa je dioda spojena kao na mojoj shemi. Znaci, ako diodi dolazi +2V. Postoji mogucnost da diodi dolazi 0V na katodu a da joj je anoda spojena na nekih 2,7V. Tad bi uvjek zvonilo... Provjeri...

E thanks, probat cu...
