Normalno da imastojke369 wrote:Da li mob vec ima sam u sebi ogranicavanje od prepunjavanja
Samo ti njega ubodi na punjac i radice vjecno
Ovaj kontroler moze da upali mobitel ako se on slucajno ugasi...
SMS Box!
Moderators: pedja089, stojke369, [eDo], trax
Evo i plocice za kontroler. Integrirao sam sve na jednu: SMS-BOX, kontroler, relej za ukljucivanje mobitela, regulatore napona, prikljucke za programiranje, osigurac, diodu za zastitu od pogresnog polariteta, prenaponsku zastitu i prikljucne kleme. Plocica je Euro-formata (10x16cm), jer tesko da bi mogla biti manja sa svim ovim sto sam stavio na nju. Mogla bi, ali se onda moramo poneceg odreci, a ja ne bih, buduci da iz iskustva znam da je najbolje sto vise stvari strpati na plocicu da uredjaj bude kompaktan i sa sto manje zica (ovdje ih ima dosta). LED- diode sam izdvojio na posebnu plocicu radi preglednosti i lakseg oznacavanja. Kod montaze sam predvidio jednu aluminijsku plocicu malo vecu od tiskane, na koju se sa odstojnicima montira glavna plocica, a iznad ove dodje plocica sa LED-diodama, takodjer sa odstojnicima. Zatim se sve medjusobno poveze (mobitel, GSM-SMS-BOX, napajanje) i smjesti u kutiju sa prednjim poklopcem od pleksi-stakla i pricvrsti na zid (kucna inacica).
http://www.elektronika.ba/forum/uploadz ... menata.rar
http://www.elektronika.ba/forum/uploadz ... ementi.rar
@Trax (i ostali zainteresirani), molim reviziju i strucno misljenje kako bih mogao izmijeniti i poboljsati ono sto treba i sto je moguce!
http://www.elektronika.ba/forum/uploadz ... menata.rar
http://www.elektronika.ba/forum/uploadz ... ementi.rar
@Trax (i ostali zainteresirani), molim reviziju i strucno misljenje kako bih mogao izmijeniti i poboljsati ono sto treba i sto je moguce!
@Trax (i ostali zainteresirani), molim reviziju i strucno misljenje kako bih mogao izmijeniti i poboljsati ono sto treba i sto je moguce![/quote]
Super osmisljeno i napravljeno! Evo par prijedloga:
- mislim da bi bilo dobro kad bi prikljucnice za senzore bile u nizu radi lakseg ozicavanja tj da mozda ubacis nesto ovako http://tinyurl.com/28fldn , u svakom slucaju ako netko i nemoze nabavit takve kleme moze i dalje sve spojiti klasicno
- tamo gdje si predvidio releje ima dovoljno mjesta za ubacit ozicenje za cijeli relej,dakle uzeti neki raster kojeg ima svugdje za nabaviti i takoder staviti gore navedene kleme za spajanje ili ako se ide na nesto univerzalno onda staviti konektor (muski) kao na maticnim plocama-jumperi, a sa njega bi dalje isao flat kabel na plocice sa relejima,zavisno kako bi je tko sebi slozio... nesto ovako http://tinyurl.com/ytsbys
eto toliko od mene
Pozdrav!
Super osmisljeno i napravljeno! Evo par prijedloga:
- mislim da bi bilo dobro kad bi prikljucnice za senzore bile u nizu radi lakseg ozicavanja tj da mozda ubacis nesto ovako http://tinyurl.com/28fldn , u svakom slucaju ako netko i nemoze nabavit takve kleme moze i dalje sve spojiti klasicno
- tamo gdje si predvidio releje ima dovoljno mjesta za ubacit ozicenje za cijeli relej,dakle uzeti neki raster kojeg ima svugdje za nabaviti i takoder staviti gore navedene kleme za spajanje ili ako se ide na nesto univerzalno onda staviti konektor (muski) kao na maticnim plocama-jumperi, a sa njega bi dalje isao flat kabel na plocice sa relejima,zavisno kako bi je tko sebi slozio... nesto ovako http://tinyurl.com/ytsbys
eto toliko od mene
Pozdrav!
Odgovor na prvi prijedlog:xyz wrote: - mislim da bi bilo dobro kad bi prikljucnice za senzore bile u nizu radi lakseg ozicavanja tj da mozda ubacis nesto ovako http://tinyurl.com/28fldn , u svakom slucaju ako netko i nemoze nabavit takve kleme moze i dalje sve spojiti klasicno
- tamo gdje si predvidio releje ima dovoljno mjesta za ubacit ozicenje za cijeli relej,dakle uzeti neki raster kojeg ima svugdje za nabaviti i takoder staviti gore navedene kleme za spajanje ili ako se ide na nesto univerzalno onda staviti konektor (muski) kao na maticnim plocama-jumperi, a sa njega bi dalje isao flat kabel na plocice sa relejima,zavisno kako bi je tko sebi slozio... nesto ovako http://tinyurl.com/ytsbys
eto toliko od mene
Pozdrav!
Takve prikljucnice se prodaju u Chipoteci, ali namjerno sam ih izbjegao jer one imaju samo jednu iglicu koja ide kroz plocicu i lemi se na tiskani vod. Nakon sto se zalemi i kad se prikljucuje zica, prilikom sarafljenja se cijeli kontakt zarotira (sto je nemoguce izbjeci), a s time se oslabi kontakt iglice i tinola koji je zalije tijekom lemljenja. Zbog tog , po mom misljenju velikog nedostatka - odabrao sam ovo rjesenje kao sto je prikazano - gdje prikljucnice imaju po dvije nozice. Na svakom "otocicu" gdje dolazi predlozena prikljucnica na sredini je rupica u koju se moze zalemiti zica i dalje voditi kako kome odgovara. Plocicu je takodjer moguce prilagoditi vlastitim potrebama jer je nacrtana u Paintu.
Drugi prijedlog:
Releje nema smisla grupirati, jer u vecini slucajeva malo gdje treba upravljati sa 8 releja, ali ako nekome i to treba, moze se razviti i posebna plocica za releje (8 releja ne bi stalo na ovu plocicu uz postojece elemente!). Nju nisam razvijao, jer postoji problem da vecina ljudi nece moci nabaviti bas one releje za koje projektiram plocicu, pa se tu svatko treba snaci sam. O flat-kabelu sam razmisljao, ali takodjer nisam nasao primjenu za releje, vec samo za povezivanje glavne ploce sa plocom na kojoj su LED-diode.
Takve prikljucnice obicno idu dvije ili tri u nizu (zajedno u istom kucistu) tako da nema problema oko rotiranja, a i spajaju se jedna u drugu tako da mozes dobiti 12 priljucnica u komadu-tada definitivno nema nikakvog rotiranja...Provjereno u praksi-nema nikakvih problema. Dakle nisam mislio na: jedna iglica na jednu vidu....
Releji stanu bez problema al stvarnom ovisi o tome ko sta nabavi... Uglavnom mozda i nije lose staviti prikljucnicu za flat kabel te dobiti glavnu plocicu i na njoj u sendvicu relejnu flatom i led plocicu flatom...
Pozdrav
Releji stanu bez problema al stvarnom ovisi o tome ko sta nabavi... Uglavnom mozda i nije lose staviti prikljucnicu za flat kabel te dobiti glavnu plocicu i na njoj u sendvicu relejnu flatom i led plocicu flatom...
Pozdrav
Nije problem sto je samo jedna iglica u kucistu, ja imam tih zelenih sa po tri u jednom kucistu. Kada je stegnem do kraja i pogledam, vidim da se unutrasnji dio totalno okrenuo (u 50% slucajeva). Cak i ako pazljivo sa nima baratas.
Fakat su lose kvalitete, kao da ih je kinez pravio u podrumu od recikliranih materijala
Ima i onih tvrdih kvalitetnih ali tih nema za kupiti.
Fakat su lose kvalitete, kao da ih je kinez pravio u podrumu od recikliranih materijala
Ima i onih tvrdih kvalitetnih ali tih nema za kupiti.
Evo, ocito je da nisam jedini koji je naisao na kinesko sranje, te sam zato morao pribjeci boljem rjesenju. Hvala Trax !trax wrote:Nije problem sto je samo jedna iglica u kucistu, ja imam tih zelenih sa po tri u jednom kucistu. Kada je stegnem do kraja i pogledam, vidim da se unutrasnji dio totalno okrenuo (u 50% slucajeva). Cak i ako pazljivo sa nima baratas.
Fakat su lose kvalitete, kao da ih je kinez pravio u podrumu od recikliranih materijala
Ima i onih tvrdih kvalitetnih ali tih nema za kupiti.
Re: Prijedlog
Ovo je implementiranoamell wrote:Trax pokusaj razmisliti o koristenju ds1821 za mijerenje temperature u prostoriji gdje se nalazi sms box...
I GPS je implementiran...
Uskoro
Mozemo li da ocekujemo nesto konkretno u skorije vreme
http://galeb.etf.bg.ac.yu/~iv060455d/
Mnogo besplatnih knjiga o elektronici
http://electronic-ebooks.blogspot.com/
Mnogo besplatnih knjiga o elektronici
http://electronic-ebooks.blogspot.com/
Neznam dali ste predvideli (verovatno jeste ali...) da preko noci a i preko dana moze da nestane struje. Sta mislite na onaj jedan akumulatoric od 12v sto ima u alarmnim centralama. Povezete jedan relej na 12v iz ispravljaca i kad je relej na 1 tece struja iz ispravljaca a kad je relej na nuli ide struja iz akumulatora, kao neki backup sistem jos nebi bilo lose napraviti da posalje poruku nam kada nestane struje. Sta vi mislite??

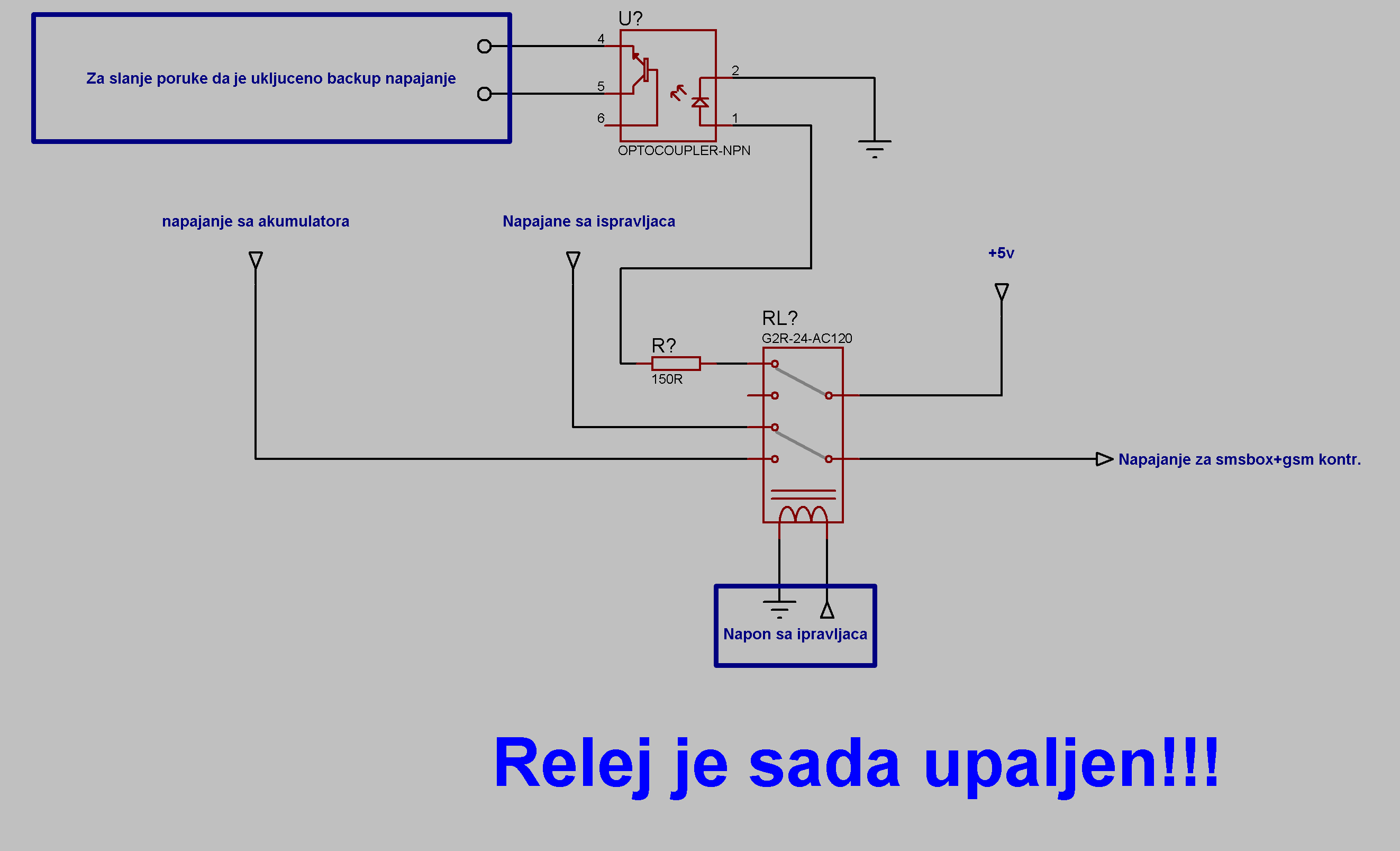

jos nebi bilo lose napraviti da posalje poruku nam kada nestane struje. Sta vi mislite??Evo je semica
ovaj otpornik treba da bude 220r i kada optokapler provodi gnd do ulaza u mikrokontroler tada je to "normalno" a kada ne onda posalje jednu poruku upzorenja da je preslo napajanje sa akumulatora. Jos bi se trebao staviti jedan punjac za akumulator.
http://www.elektronika.ba/forum/uploadz ... backup.gif
ovaj otpornik treba da bude 220r i kada optokapler provodi gnd do ulaza u mikrokontroler tada je to "normalno" a kada ne onda posalje jednu poruku upzorenja da je preslo napajanje sa akumulatora. Jos bi se trebao staviti jedan punjac za akumulator.
http://www.elektronika.ba/forum/uploadz ... backup.gif
Pa trax kakav si svemirski brod napravio i da nema LCD
Na tom lcd bi mogao napraviti da svake ~3 sec promeni svoje stanje npr. busy_on 4 wire com. on i onda sledeci prikaz napravis da ti prikaze temperaturu, onda jos postavis 2 dugmeta da mozes da listas te sve ispise. Jel valja ono sa akumulatorom ?. Ajde trax postavljaj na web ti objavio slike pre 3 meseca i nas pustio da izgrizemo sve nokte od znatizelje .
Na tom lcd bi mogao napraviti da svake ~3 sec promeni svoje stanje npr. busy_on 4 wire com. on i onda sledeci prikaz napravis da ti prikaze temperaturu, onda jos postavis 2 dugmeta da mozes da listas te sve ispise. Jel valja ono sa akumulatorom ?. Ajde trax postavljaj na web ti objavio slike pre 3 meseca i nas pustio da izgrizemo sve nokte od znatizelje .
