FM predajnik i FM prijemnik

kiki11 · Post by **kiki11** » 26-12-2007, 17:38

Trebao bih jednostavne sheme fm predajnika velike stabilnosti(stabilna frekvencija, te bez šumova) i dometa do 100m, te shemu fm prijemnika koji bi primao taj signal.
Planirao sam raditi ovaj predajnik http://www.elektronika.ba/el.sheme/?akc ... idgrupa=20
Unaprijed hvala!

pnp · Post by **pnp** » 26-12-2007, 17:43

Ovo sam napravio i dosta je jak ima veliki domet ali nije tako stabilan ako si mislio na frekvenciju mada je najbolji imam ja neke seme pa kad stignem poslaci ti ...

master · Post by **master** » 26-12-2007, 20:24

možda nešto ovako?
http://rapidshare(dot)com/files/79232432/FM.zip.html

ivan 2 · Post by **ivan 2** » 26-12-2007, 20:45

master wrote:možda nešto ovako?
http://rapidshare(dot)com/files/79232432/FM.zip.html

Nesto ti nece ova sheme meni winrar pokaze neki problem!

Ej a ti kiki sto se tice evo ti ovaj link to je isto na sajtu elektronika.ba

Tamo jedan kolega predstavlja dvije sheme FM predajnika za koje on kaze da rade, ako je reko valda rade.

Evo link: http://www.elektronika.ba/forum/viewtopic.php?t=2193

master · Post by **master** » 26-12-2007, 21:23

ivan 2 wrote:Nesto ti nece ova sheme meni winrar pokaze neki problem!

sorry

evo opet

http://rs244.rapidshare(dot)com/files/79243428/FM.rar

mdj300B · Post by **mdj300B** » 28-12-2007, 20:54

Master, pročitao sam članak što si postao i čini se dost solidna koncepcija ali nigdje ne piše koliki bi domet mogao biti, imaš li možda taj podatak?
Pozdrav

master · Post by **master** » 28-12-2007, 22:35

Evo i drugi dio.
http://rapidshare(dot)com/files/79716440/fm2.rar.html
nekako sam preskočio ove stranice...

piše da je domet od 2 do 6 km, a može se i povećat ako se stavi CB antena.
u svakom slučaju moćno je

...

mdj300B · Post by **mdj300B** » 28-12-2007, 23:03

hvala

kiki11 · Post by **kiki11** » 06-01-2008, 18:59

Napravio sam ovu bubu http://www.elektronika.ba/el.sheme/?akc ... idgrupa=20 ali ne radi. Na ulaz sam doveo audio signal iz računala ali nisam je našao na prijemniku. Koristio sam tranzistor BF241. Tranzistori su dobro spojeni to sam više puta provjerio.
Jeli mozda zna tko u čemu je problem?
Možda je greška u shemi?

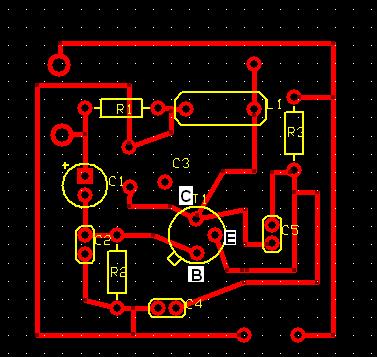

Evo šaljem sliku pcb-a

http://www.elektronika.ba/forum/uploadz ... 46_pcb.JPG

kiki11 · Post by **kiki11** » 06-01-2008, 20:43

Evo da bolje pojasnim meni bi ovaj odašiljač(do 100m max) trebao odašiljati signal sa jednog indikatora(uređaj koji se koristi u ribolovu) odnosno signal sa tri indikatora na prijamnik. Zvuk koji proizvodi taj uređaj indikator je obično pištanje(bi, bi, bi....). Znači kad indikator ne svira, a to je 99% vremena predajnik nebi ništa odašiljao(trebao bi se isključiti-da ne troši bateriju), a kad inikator opet zapišti to bi se trebalo prebaciti na prijamnik(da napomenem na prijamniku bi trebala biti tišina odnoso bez šuma dok se ništa ne prenosi na njega). To je vjerojatno moguće izraditi jer takvi komercijalni uređaji koštaju preko 1500kn.

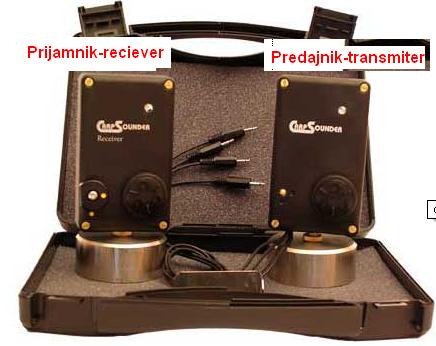

Evo jednog takvog uređaja

http://www.elektronika.ba/forum/uploadz ... 37_ind.JPG

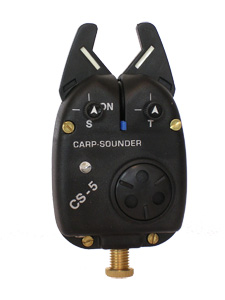

uređaj(indikator) u koji se uključuje predajnik sa audio konektorom

http://www.elektronika.ba/forum/uploadz ... 27_CS5.jpg

mash · Post by **mash** » 06-01-2008, 22:04

jeli neko pokushao da napravi toki-voki i dali se to uopshte moze ako moze dajte shemu i pcb i ostalo

mdj300B · Post by **mdj300B** » 07-01-2008, 05:21

kiki11 wrote:Napravio sam ovu bubu http://www.elektronika.ba/el.sheme/?akc ... idgrupa=20 ali ne radi. Na ulaz sam doveo audio signal iz računala ali nisam je našao na prijemniku. Koristio sam tranzistor BF241. Tranzistori su dobro spojeni to sam više puta provjerio.
Jeli mozda zna tko u čemu je problem?
Možda je greška u shemi?
Evo šaljem sliku pcb-a

http://www.elektronika.ba/forum/uploadz ... 46_pcb.JPG

Da, problem ti je u dizajnu pločice tj. vodovi na pločici koji povezuju dijelove moraju biti što kraći.
I to: C5 mora s E i C tranzistora bit spojen što je moguće kraćim vodovima (ti si malo vodove vozio okolo

), zatim titrajni krug kojeg čine C3 i L1 mora isto biti s što kraćim vodovima i ta točka koja čini spoj C3 i L1 koja se spaja s Kolektorom mora isto biti kratka isto tako drugi kraj titrajnog kruga (C3 i L1) koji se spaja s C4 mora biti kratak i sjedne i druge strane tj. one koja spaja C4 s emiterom. Zatim R2 s jednu i s drugu stranu koje vode prema tranzistoru što kraći vodovi.

Antena, s dužinom antene i frekvencijom moraš dosta eksperimentirat jer razlika u dometu s antenom u rezonanciji i onom koja to nije je drastična.

zmedak5 · Post by **zmedak5** » 07-01-2008, 06:22

nadji predajnik s kristalom!

kiki11 · Post by **kiki11** » 07-01-2008, 14:12

Hvala mdj300B!
Evo idem sada prepravit pločicu pa ti pošaljem da provjeriš

kiki11 · Post by **kiki11** » 07-01-2008, 14:34

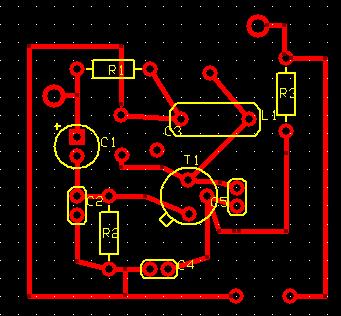

Evo novog pcb-a

http://www.elektronika.ba/forum/uploadz ... 8_pcb2.JPG

mdj300B · Post by **mdj300B** » 07-01-2008, 18:32

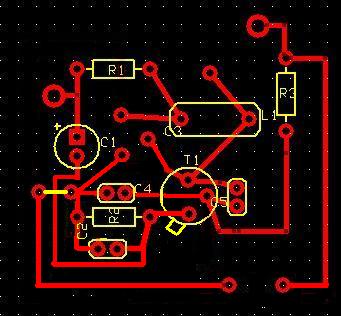

Sad je bolje ali ti je linija od titrajnog kruga do C4 ostala dosta dugačka pa sam prepravio da vidiš kako bi bilo još kraće.

http://www.elektronika.ba/forum/uploadz ... _pcb01.JPG

kiki11 · Post by **kiki11** » 07-01-2008, 23:57

Hvala mdj300B na pomoći ali mislim da ova buba nebi bila dobra za ono za šta meni treba jer bi frekvencija trebala biti stalna. Ako imate dali mi možete dati shemu nekog predajnika i prijemnika sa kristalom a da nije prekompliciran i prevelik

mdj300B · Post by **mdj300B** » 08-01-2008, 04:43

U krivu si ako misliš da ova verzija bez kristala neće imati stalnu(vjerovatno misliš na stabilnu) frekvenciju.
Kod kuće sigurno imaš obični FM-radio od 88-108MHz na koji nadam se i provjeravaš dali ti radi ova bubica i kada si još vidio da zbog toga što ti misliš da frekvencija neće biti stalna taj isti tvoj prijemnik sam od sebe promjeni stanicu iako nema kristal u sebi. Razumiješ, za ove potrebe kao kod tebe kristal ti nije potreban, druga je stvar ako ti misliš da ćeš više uspjeha imati s šemom koja ima kristal, što opet nemora biti istina.

Znači, kada ti podesiš titrajni krug (okrećući onaj promjenjivi kond tj. namjestiš da odašilje na recimo 100MHz) stabilnost frekvencije ti je +/-10kHz a ako znaš da je širina tvog kanala 100-150kHz to ti neće smetati.

kiki11 · Post by **kiki11** » 08-01-2008, 12:22

Onda ću ipak raditi tu bubu. Hoće će li mi kad na predajniku nema audio signala na prijemniku šumit ili će biti tišina.

mdj300B · Post by **mdj300B** » 08-01-2008, 13:09

Staviš radio gdje šumi i zatim upališ predajnik i počneš vrtiti C3, kad radio odjednom zašuti znaćeš da si uspio.
Ona gore šema koju sam poslao prepravljenu je OK tj. možeš radit po njoj.

Samo da pojasnim neke stvari na njoj: ona žuta linija ti je spoj iznad tiskane pločice a od C3 sam iskoristio sve tri noge jer su dvije interno povezane u samom promjenjivom kondenzatoru. U slučaju da ti je C3 s dvije noge, onda moraš liniju od C4 do zavojnice produžiti do gornjeg pina.
