Treba mi ovakav tip senzora

pasicr · Post by **pasicr** » 12-07-2007, 00:30

Zdravo svima,
ovo je moj prvi mail na ovom forumu,
evo sta mi treba pa ako ima ko gotov projekat ili link molim za pomoc,
radi se o senzoru koji se postavlja u WC kod pisoara. Kad neko dodje da pisa prekine snop svetlosti i time aktivira rele koje komanduje jedan ventil pa voda pocne curiti u pisoar, kada se pisonja skloni ponovo se snop svetlosti prima pa se rele iskljuci,
nadam se da sam bio jasan,
molim ako neko ima dobru ideju kako ovo najjeftineje realizirati, saljite info,
pozdrav

Post by **pedja089** » 12-07-2007, 01:33

a to ti i nije neki problem...
to jednostavno moxzes resiti sa jednom ir led diodom
i jednom ir foto diodom tranzistorom i releom...
jednostavno postavis tako diode da su jedna pored druge i izmedju njih neki zaklon da nema opticke vidljivosti
i kad neko pridje jednostavno ce se ir zrak odbiti od pisonje i osvetlice foto diodu i to je to...
ps
nisi ovo morao da smestis u mikrokontrolere....

Smjesko · Post by **Smjesko** » 12-07-2007, 07:24

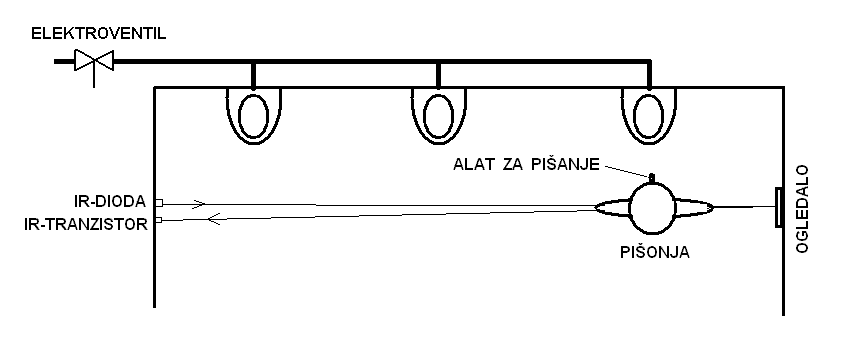

U praksi profesionalci taj problem rjesavaju ovako kako je prikazano na crtezu. Vrlo je tesko ili cak nemoguce rijesiti ovo kako je pedja089 predlozio. Taj pristup je moguc uz IR osjetilo u smislu da se koristi osjetilo koje prima IR zrake koje emitira tijelo tj. pisonja u ovom slucaju. Kad se isti priblizi na definiranu udaljenost, elektronika ukljuci ventil.

http://www.elektronika.ba/forum/uploadz ... isoare.GIF

pasicr · Post by **pasicr** » 12-07-2007, 09:05

Zdravo,
za obadvojicu, neko konkretno resenje?
pozdrav i hvala

Post by **pedja089** » 12-07-2007, 12:18

Smjesko wrote:Vrlo je tesko ili cak nemoguce rijesiti ovo kako je pedja089 predlozio. Taj pristup je moguc uz IR osjetilo u smislu da se koristi osjetilo koje prima IR zrake koje emitira tijelo tj. pisonja u ovom slucaju.

nisi ti mene skontao...

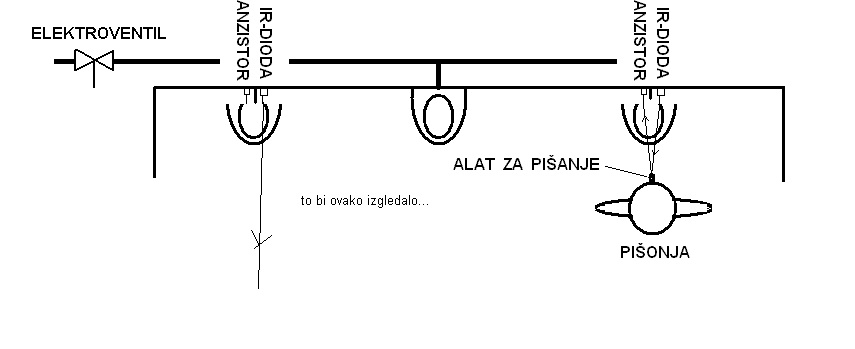

evo kako sam ja mislio

http://www.elektronika.ba/forum/uploadz ... isoare.GIF

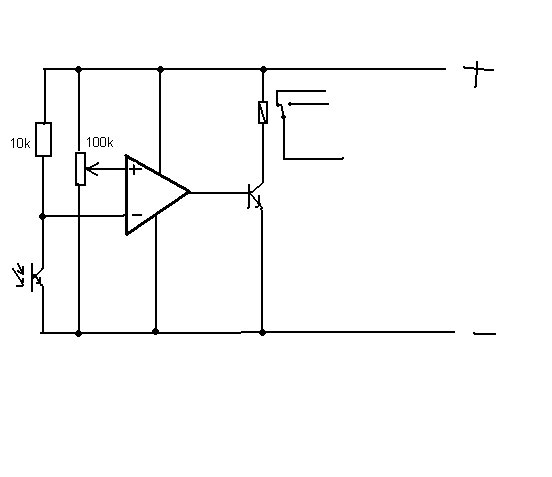

a evo i seme

http://www.elektronika.ba/forum/uploadz ... titled.GIF

Smjesko · Post by **Smjesko** » 12-07-2007, 13:27

Ma shvatio sam ja tebe vrlo dobro. Problem u tvom pristupu je refleksija IR zrake od pisonje! To je tesko postici na nacin koji ti predlazes i takva rjesenja rade nepouzdano, osim ako se koristi pasivni IR senzor koji okidaju toplinske zrake koje zraci tijelo pisonje.

Na mom crtezu zraka koju emitira IR dioda se reflektira od zrcala k IR tranzistoru, a kad pisonja pridje pisoaru, prekine IR zraku i time se aktivira ventil koji propusti vodu u pisoar.

tmp47c · Post by **tmp47c** » 12-07-2007, 21:10

a senzor pokreta sa reflektora ...

samo ga opticki definisat na mesto ispred pisoara

a kakve ovo ima veze sa mikro kontroleri

SaNsKi_Dk · Post by **SaNsKi_Dk** » 12-07-2007, 21:15

sta ako pisonja upisa smjeskovo ogledalo, ja mislim da bi bilo najbolje da se one pisaonice preprave, da to bude samo jedna rupa tako da moze pisna scjev unici, i kad pisonja gurne pisnu cjev u rupu da aktivira mehanicki skljoc shalter (ko onaj od gorenje ves masini na vratima) i ujedno sve to pere dok on pisa

plus nece nista uprskati sa strane

pepi · Post by **pepi** » 12-07-2007, 21:17

Smjesko wrote:U praksi profesionalci taj problem rjesavaju ovako kako je prikazano na crtezu. Vrlo je tesko ili cak nemoguce rijesiti ovo kako je pedja089 predlozio. Taj pristup je moguc uz IR osjetilo u smislu da se koristi osjetilo koje prima IR zrake koje emitira tijelo tj. pisonja u ovom slucaju. Kad se isti priblizi na definiranu udaljenost, elektronika ukljuci ventil.

http://www.elektronika.ba/forum/uploadz ... isoare.GIF

To je malo cudno, jer kad neko onuda prolazi ukljuci se voda

Trebalo bi cekat jedno 7-10 sec prije nego ukljuci

Post by **pedja089** » 12-07-2007, 23:51

ma moje resenje radi 100% isprobano

samo je jako bitno da na senzor ne pada dnevna svetlost.
ja sam stavljao ga u cevccu.
a ovde se radi o reflektovanju ir zraka od kozu, a koza ih dobro reflektuje.
a ovaka resenja kao sto su moja sam vidjao na par mesta

Smjesko · Post by **Smjesko** » 13-07-2007, 07:57

@sanski, to nije moje ogledalo! Za takve koji bi pisali po tom ogledalu, a ne tamo gdje je predvidjeno - treba suma, pa neka stanu uz drvo i dignu nogu. Taj tvoj prijedlog patentiraj

@pepi, taj sustav je predvidjen za WC a ne za kolodvor, tako da nema problema s ukljucivanem, jer tamo nitko ne prolazi, vec prilazi i vrsi nuzdu.

@tmp, ovo ima izravnu vezu s mikrokontrolerima, buduci da se ovdje rukuje osjetljivim alatima

jasmin · Post by **jasmin** » 13-07-2007, 09:12

Smjesko wrote:@sanski, to nije moje ogledalo! Za takve koji bi pisali po tom ogledalu, a ne tamo gdje je predvidjeno - treba suma, pa neka stanu uz drvo i dignu nogu. Taj tvoj prijedlog patentiraj

@pepi, taj sustav je predvidjen za WC a ne za kolodvor, tako da nema problema s ukljucivanem, jer tamo nitko ne prolazi, vec prilazi i vrsi nuzdu.

@tmp, ovo ima izravnu vezu s mikrokontrolerima, buduci da se ovdje rukuje osjetljivim alatima

Zasto ne koristis klasican "Pyro senzor" sa rasvjete, mozes podesiti osjetljivost a ono dan noc jednostavno zalijepis trakom izolir i to je to postavi negdje iznad u prostoriji da ti neki pijani pisonja nebi eksperimentisao.
Pozz Jasmin

Shenda · Post by **Shenda** » 13-07-2007, 23:08

@ Sanski - imam i dodatak za tvoj patent...

Dakle, kad elektronika (mikrokontroler) skuži da se smanjuje količina urina u jedinici vremena, automatski se aktiviraju 3-4 kukice unitar rupe koje nedozvoljavaju pišonji izvlačenje alata za pišanje dok ne ubaci određenu količinu kovanica u zato predviđen prorez...

Garantiram da niko neće odbiti plačanje!
