tražim zamenu za IL 74 ... ( eventualno PC 817 ) , 2N2219 , i SE555 ( NE , LM , ne dolaze u obzir .... )

[LAF]

Ako ti je radni napon do 15V za ovaj SE555 moze bilo koji jer SE555 ide do 18V-ostalo isto.-
Il 74.. je bila RIZ ova oznaka za kola serije lm741 i drugih, PC817 je standardni 4 pin optokapler.-
2N2219 je u TO-5 kucistu-za koju namjenu treba? Ima kamara adekvatnih tranzistora.-
pOz

[Emigrant]

IL 74 je optocoupler , čija je , jedna od zamena i PC 817 ... a SE 555 mora sa prefiksom SE ali se ne sećam više zbog čega .... a to mi sve treba za ovo ....

[LAF]

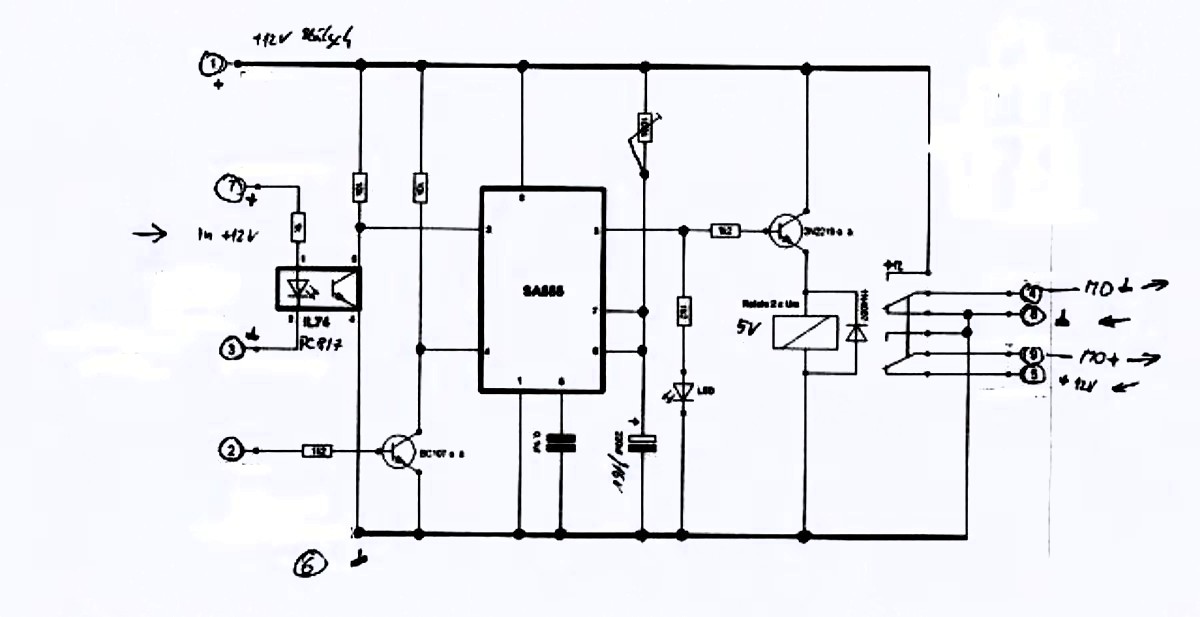

Nisam toliko corav koliko je slika sitna pa ne vidim pinove na tajmeru. Ovdje nema nista specijalno ako je napajanje do 15V moze svaki 555 tajmer. Ako je relej niskoomski i vuce vise struje izaberes NPN koji ima
struju tri puta jacu od releja, a naponski ce se svaki uklopiti. Ovdje je relej stavljen u emiter da bi imao onu signalizaciju ukljucenja sa LE diodom.
Ja bih LE diodu stavio u krug baze, serijski sa baznim otpornikom-znaci da dioda svijetli kada postoji struja baze
i relej premjestio u kolektorski krug.
Ako ti nije mrsko, sliku vece rezolucije zipuj-kompresuj i prikaci da vidim tacno pinove na tajmeru i da mogu
izracunati otpornike ako se izvrsi izmjena.-
pOz

[Emigrant]

OK . stavljam link: - https://uloz.to/file/upors2xA6vA2/a-jpg

[LAF]

Nikakve specijalne komponente ne trebaju. Ako nemas relej 5V odgovarajucih kontakata- dva
izmjenicna strujno opteretiva za tvoje potrebe, nadji takav 12V-lakse se nalazi i vezi ga u kolektor
tranzistora. Tranzistor moze biti BD 135-137-139. Serijski sa 1k2 prema bazi vezi standardnu
5mm ledicu boje koja ti treba- struja kroz istu ce biti za nijansu manja nego na postavljenoj semi
tajmera koji na izlazu releja mijenja polaritet. Tajmer moze svaki 555. Optokapler kakav nadjes,
moze svaki. BC 107 na ulazu zamijeni nekim NPN plastikanerom BC serije-107 je ipak mator-
tesko se nalazi.-
