Trazim semu za driver za bipolarni step motor za 4 zice

[tahiriadis]

Treba mi sema drajvera za bipolarni step motor sa 4 zice (od printera). Planiram raditi neku malu CNC masinu pa traba mi driver. Masinu mislim da upravljam sa gotovim programom za CNC (sa neta).

[Maki]

Imas s chipovima L298 i L297 tako da mozes probati s njima . Shemu imas u datasheetu od L298

[tahiriadis]

L298 i L297 su dosta skupi, za 3 motrora trebace mi 3x L298 i 3x297, to su vec pare
E sad video sam neku kombinaciju PIC mikrokontrolera i L298 pa sad ako ima neko neku dobru semi i program za PIC molio bi da postavi

[Maki]

Dal tebi treba opcija half step il micro step ?

[Gromit]

Pozdrav!

Preporučam ti da prvo nabaviš jedan komplet L297 & L298, pa da prvo eksperimentiraš malo!
L298 je malo skup, al se da nač na ebayu ili Futurlecu ako imaš PayPal, i po meni ti je najbolje rješenje, bolje nego petljanje sa FET-ovima ili sl. što bi te na kraju možda i skuplje došlo! L298 ima SVE šta treba i za jače motore od onih iz printera!
L297 sadrži svu logiku potrebnu za stepper: smjer okretanja, polu/full step, itd, nije jako skup čip, i tu mislim da ti je bolje njega uzet nego programirat PIC, ali ako se kužiš u programiranje mogo bi i PIC bit dobra opcija!

U svakom slučaju tu kombinaciju lako onda upravljaš recimo preko LPT porta od PC-a ili već sa softwareom koji imaš.
Ja već imam godinu dana L297 i L298, clamping diode, LPT-interface, ali nikako uhatit vremena da sve to isprobam ...

Osnovnu shemu povezivanja L297 i L298 imaš u njihovim datasheetovima, za kasnije imaš i mogučnost sinhronizacije dva, tri ili više motora što može bit jako važno kod CNC mašina!

[Khaderah]

http://robozone.su/2009/07/16/mikroshag ... ovogo.html

http://robozone.su/2010/02/10/mikroshag ... ovogo.html


google translate

za download se moraš registirati

[Gromit]

Ne znam, osim PIC-a i mikrostepinga, ovaj desni dio sheme mi je malo prekompliciran (hrpa čipova, FET-ovi), vjerojatno i skuplja opcija od L298...

Al, ne odlučujem ja nego Tahiriadis!

[Khaderah]

IRF po 6,5 kn
http://www.kronos.hr/tranzistor-irf-530-p-5140.html

IR2104 SPBF SMD 16 kn
http://www.elmatis.hr/SearchResults.asp ... SPBF%20SMD

kao što kažeš stvar izbora

L298

http://www.elmatis.hr/SearchResults.asp ... hText=L298

[Gromit]

Dobro, FET-ovi nisu skupi. Ali kolko sam shvatio trebaju ti 4 komada ovog IR2104 čipa (i 8 IRF-ova!) + poštarina, ako nisi u Zgb, a kolega je kolko vidim čak u drugoj državi!

S druge strane pogledaj ovo (samo sam nabrzaka preletio):

L298N = 1,59 USD, fr*e PP

Ili čak ovo (o ovome i ja razmišljam, dobiješ i hladnjak, clamping diode, konentore...):
Cijeli modul = 5,28 USD, fr*e PP

[Khaderah]

odlično rješenje za motore do 2A,

meni se isto nije radio PWM za bušilicu pa sam ga uzeo s ebay -a

http://www.ebay.com/itm/12V-40V-10A-13k ... 231f417e89

mislim da bi samo potenciometar s gumbom platio kod nas pola cijene

[Gromit]

Dobra stvar, mogo bi i meni poslužit za ono šta trenutno radim, već sam ga bukmarkiro!
Slično ko ovaj modul sa L298 iz prethodnog posta.

Iako, čovjeku treba driver za stepper-motor, pa smo malo ošli off-topic, ali nema veze!

EDIT: zaboravio sam, jel ga već imaš ili tek čekaš da ti stigne? Ako ga imaš kako radi (pregrijavanje i slično)?

[Khaderah]

imam , ne grije se pretjerano ,(dimenzioniran za 10A) jedino osigurač 6,3 mm po meni prevelik i slabo zaštičen
trebali su staviti 5mm u zaštićenom kučištu

[electron]

Jel ima neko ove fajlove za samogradnju cnc kontorolera sa 3xL297+3xL298, ja sam imao negde u nekom kompu, ali ili sam ih obrisao ili nemogu da nadjem?


http://cnc.4bb.ru/viewtopic.php?id=374

http://cnc.4bb.ru/uploads/0002/2e/22/7505-1-f.gif

[jazz]

Jel ima neko ove fajlove za samogradnju cnc kontorolera sa 3xL297+3xL298, ja sam imao negde u nekom kompu, ali ili sam ih obrisao ili nemogu da nadjem?

A jel nebi bilo bolje/jednostavnije/jeftinije to riješit sa DRV8811...
http://3dprinter.zemris.fer.hr/stepper_ ... ntrol.html

[Khaderah]

Ako je za treba za unipolar motore jeftino rješenje

open source controller / driver for small to medium sized 5, 6 or 8 wire unipolar
http://www.piclist.com/techref/io/stepp ... /index.htm

[Khaderah]

za bipolar i unipolar

http://www.piclist.com/techref/io/stepp ... /index.htm

http://www.ebay.com/itm/Genuine-New-THB ... 27cc091d2f

14,30 USD kom

[electron]

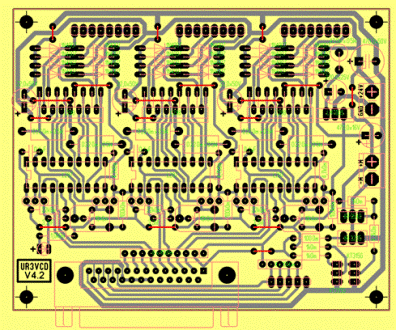

Ikopao sam negde shemu http://www.hans-w.com/9908-09A.gif, nemogu da nadjem pcb fajlove

[electron]

Evo link kome treba: http://depositfiles.com/files/78qeuniyf

[electron]

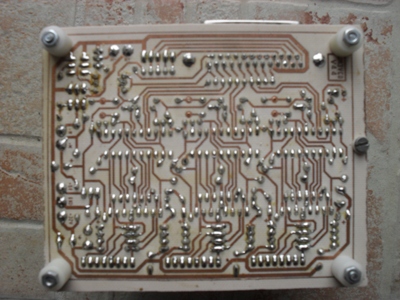

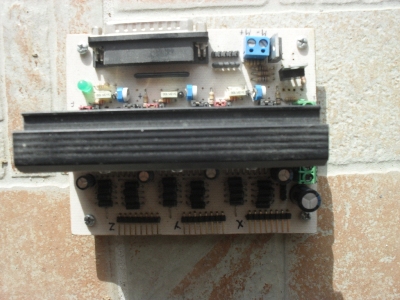

Zavrsen drajver za cnc
