morski drago mi je da si se javio,evo ovako ja sam odradio plocicu za FEN odavde (sa SMD otpornicima) a prednju sam morao sam da nacrtam i odradim jer sam dobio sa DX-a 7segmen.displ.drugacijeg rasporeda.radio sam prenosom tonera ,a imam sinovca do mene koji radi reklamne panoe i prelepljuje kola folijom pa ja uzimam onaj deo sto stiti tu foliju i mogu reci da ne postoji nista bolje od toga za prenos tonera i jeftinije (dzabe ).citao sam o tome da ATmege dolaze otkljucanene ili kako vec ali dali su i moje (vise komada sa DX-a)bile otkljucane nemam pojma.uglavnom dok sam cekao materijal sa DX-a ja napravih ove plocice ali da sam znao da ce da bude ovoliko k....a sa ATmegom nebi se zezao da pravim ovaj projekat nego bi radio sa PIC-om kao i sve do sada sto sam radio.
izvinjavam se sto zaboravih da napisem nesto o rucki,rucka je kupljena u beogradu (da nebi cekao dugo sa DX-a)gde i nije mnogo skuplja nego na DX-u.otvarao sam je :ventilator 12V,grejac 70oma(mislim da je za 220v)termo par,i rid rele.ima jos jedan model mislim da je oko 2000din. ako nekog bude interesovalo javicu mu adresu(neznam dali sme ovde)a sto se tice ATmega dajem 3 kom.da mi se isprogramira jedan za ovaj FEN jer necu da upadam sve dublje u te atmelove vode (da pravim doktore...i ko zna sta jos)pozdrav mikica
sve ok ,samo krenimo redom nisu atmega ništa posebno problematični samo treba paziti na par stvari,nisi napisao koji si programator koristio i koji program da bi ti rekao kako da postaviš fuse bitove,drugo kad ispituješ rad samog sklopa priključi najprije na bateriju od 9 volti pa kad ti proradi onda spajaj ostalo ,nisi naveo koji si HEX koristio ,što se tiče programiranja ja sam dosta daleko , trebaš vidjet nekog u blizini neznam ko je tu sa foruma blizu tebi ,pozzz i nadam se da ćeš to riješiti brzo
ovo sam koristio.a programator sam sklepao onaj ovde opisan 1000 puta si prog sa jednim tr. ,dve 5,1v zenerice na serijski port. ponyprog2000....i ja upisem HEX i procitam JEDNOM...ali nije hteo HEX za EEP..dok ja ne naidjoh na jedan post da se on ustvari upisuje na kraj FLASH-a.
eeeeeeeeee od tog momenta vise nista nece ego javlja onu cuvenu gresku "device missing or....(-24)"to se desilo sa prvom ATmegom8 ovde kupljenom a sa ostala 3(tri) sa DX-a sto god da radim odma pojavi ovu greskuja necu da pravim ovog "doktora"makar morao da kupim jos X kom. ATmege .probacu jos sa onim 74HC04 ako moze da se to pootkljucava ili kupujem nove(steta da sve ovo sto sam do sada uradio ode u one "druge"projekte).ja neznam kako vi radite sa PIC-evima ali oni su limumada za ova S...a.mozes da mu radis sta hoces nemoz ga sj...ti kao AT.ja i dalje tragam za stucnjakom za ove ATmege da mi isprogramira za fen (i normalno da platim)posto sam sa malo zainatio da ovo zavrsim.inace sve to gotovo(duvaljka) ovde u BGD kosta ~6 000din,ali rekoh jos zimus ajde malo da se rekreiram te zato zapustih neke vaznije projekte.
ja idem daljeuz vasu pomoc i nadam se dobrom zavrsetku.pozdrav mikica
ajde probaj stupiti u kontakt sa eDo-om možda ti on može isprogramirati atmege,nešto mi nije baš najasnije ovo sa posebnim programiranjem eep,isprogramiraš samo sa ovim main ,prije toga podesiš fuse box i tu nebi trebalo biti problema ,kao što sam ti rekao isprogramiraš staviš na pločicu i vidiš što se dešava ,dali si stavio megu na pločicu i isprobao onako kako sam ti rekao prikopčaš samo 9 volti bateriju na ulaz napajanja sklopa bez 24 volta ,probaj to pa javi što je bilo
u ovom gore RAR-u kad se otvori (Luk_fan_CC,prosivka fena)ima "main;EEp file,1Kb" i "main.hex;hex faile,10Kb" i "readme faile"koji se ne moze lepo procitati.pokusacu da objasnim redosled radnji koji sam ja radio.prvo sam ucitao "main.hex od 10Kb"i onda sam ucitao "main EEp file od 1Kb".kad hocu da proverim sta je sve spremno za upisivanje u ATmeguvidim (FLASH) a kad otvorim EEp -prazna polja.citajuci nocima ovaj forum (elektronika.ba)naidjoh da covek objasni da se EEp fail vidi na kraju FLASH faila odnosno od POZICIJE 2000 .FUSE bitove sam upisao one sto je morski uradio za LEMILICU e sad dal sam tu z....o stvar neznam ali ja ti obrisem AT pa rekoh ajd sad ponovo sa FLASH + EEp i on (pony)od tada javlja onu famoznu gresku.otada ne mogu vise da procitam nista niti da upisem nesto u taj AT.sto se tice sledeca tri mislim da su njima drugacije podeseni fuse bitovi i da oni treba da idu kod doktora.morski molim te pogledaj taj RAR gore i ako moze daj mi postavku za fuse bitove pa da probam jos jedan AT ili da posaljem nekom ovde u BGD da mi to odradi.sta da kazem nego svima pozdrav i resicemo "MI" ovu zavrzlamu mikica
dobro došli smo do nekih zaključaka,ovako napravi isprogramiraj atmegu samo sa main.hex postavi ga na pločicu i isprobaj dal radi onako kako sam ti gore opisao ,javi rezultate
postavke fuse box su već napisane ali ponavljam
morski hvala na podrsci,u subotu treba da mi stignu jos dve nove ATmege8 iz nisa probacu ovako pa javljam.
samo da pojasnim nesto,posto je na ovoj mojoj drsci ventilator 12V ja kompletan uredjaj napajam sa 12V a grejac sa 220V.ali spremam bat.9V da ispostujem i tu proceduru.pozdrav mikica
u fazi ispitivanja ne priključuješ ručku (fen) nego samo ispituješ dio procesora i displeja a na izlaze možeš staviti led diode radi provjere izlaznih drajvera otprilike ovako ko na slici

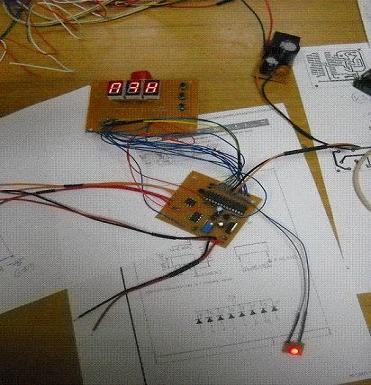

ljudi,posto mi nije u subotu stigao paketic sa ATmagama....ja nabrzinu sklepah dodatak sa 74hc04 i dodadoh na ovaj moj programator i gle cuda uspeh da ponovim programiranje ATmege.po savetu morskog isprogramiram samo "flash" i gle cuda proradi nesto ovako
25 08 13.JPG (32.37 KiB) Viewed 13962 times
.
sad imam jos jedno pitanje,sa ovim dodatkom (74HC04 )nesto nece ili menoze da iscita/upise fuse bit .dali mozda treba pre citanja/pisanja da otkacimovaj CLOCK sa 9 i 10 pina ATmege .vec je kasno (sutra radim ) ali sam morao da se javim da vidite da ne sedim badava.pozzz. mikica
evo da nastavim sinoc zapoceto.na slici gore(na display-u)se vidi kad se ukljuci uredjaj A7H (ovo A bez hrizontalne crte )pritiskom na taster gore/dole menja se display ali to nisu cisti brojevi nego uvek fali po neki deo od broja.duzim pritiskom na taster oznacen sa mem. display zatreperi i predje na ono A7H. i jos nesto led dioda svetli stalno cim se ukljuci napajanje,dali treba bas tako...???danas posle posla cu analizirati ostale sklopove dali rade (izlaz za fen,izlaz za grejac)samo mi jos nikako nije jasno kako da upisem ove fuse bitove dali da ostane povezan 74HC04 ili da ga otkacim sinoc sa zaletovanim nije hteo da ucita fuse bitove.oko toga bi mi dobrodosla pomoc.znaci ,da rezimiram,fuse bitovi mogu da se upisu posle upisivanja HEX koda ???
FLASH i EEP se nalaze na istoj stranici ??
posto ja ne baratam najbolje sa ovim ponyprog ajde da zamolim nekoga da otvori uponiyu ovaj HEX i da postavi sliku posto ja to jos ne umem.morski...pregledao otprilike sve oko display-a ,ali mi je sumnjivo ovo sa fusebitovima.naime uspeo sam da u dva kom. ATmege upisem HEX onaj iz gornjeg posta ali kad sam pokusao da konfigurisem fuse bitove ponyprog mi izbaci onu vec cuvenu gresku.upisivanje HEX-a sam radio sa prikljucenim CLOCK-om.e sad me nesto buni ;zasto ne mogu da promenim fuse bitove (probao i da otkacim clock )dali moze neko da objasni redosled rada sa ovim clock-om
1.kad se ukljucuje (cim se stavi AT u programator ??)
2.koji je sledeci korak (iscitavanje...cega flash-a,fuse bitova...)
3.dali se moze povratiti AT u stanje kao kad je kupljen
4.kako sad podesiti fuse bitove (pretpostavljam po citanju prvih postova ovde treba iskljuciti CLOCK)
5.dali sad upisati HEX u ATmegu bez ukljucenog CLOCK-a
morski ajde molim te otvori ovaj HEX kod tebe u ponyprog2000 i okaci sliku da uporedim sa mojim
nemoj si zakomplicirat još više posao ,rekao sam ti redosljed pogledaj još malo na ovu stranicu http://electronics-diy.com/avr_programmer.php,kod utvrđivanja greške bitno je da ideš redom po kojoj si šemi radio programator dali si postavio postavke u ponyprog prema uputama, dali koristiš programiranje direktno na pločici ili koristiš podnožje onako kako je prikazano na linku koji sam ti dao gore ,ako nisi mjenjao fuse bit onda ti nebi trebalo zablokirati programiranje jer i postavke programa koriste interni oscilator samo tvornički postavljen na 1MHz a tebi treba 8MHz jedino ako si postavio fuse bit na vanjski oscilator onda ga nemožeš očitati bez vanjskog kvarca ,za početak toliko ,znači kreni redom i daj malo više podataka znam da je tlaka al jedino se tako može riješiti problem ,ovo što si poslao to nije HEX nego snimljeno iz ponyprog
evo posle krace pauze da se javim.prvo sam uspostavio kontakt sa "edo"-m a u medjuvremenu menjam comp pa vise i neznam gde mi se koji program nalazi.od ovog projekta ne odustajem sigurno ali ce morati da saceka jos jedno deset dana.pozdrav svim elektronicarima i kji to nisu ali prate ovo mikica

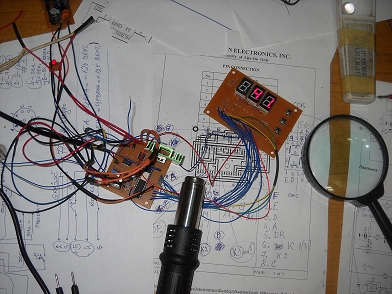

evo najzad sedoh da jos malo cackam oko ove moje konstrukcije i po savetu iz gornjih postova prepakovah
veze na plocici za display sad to proradi nesto a evo kako
ALI a sto nebi imalo neko ali radi povecanje temp. , smanjenje temp. brzina vetilatoora(turbine) e sad ono glavno ne radi grejac,mislim da ne otvara trijak.ovako kad ukljucim sve led dioda nakon ~1 sec.se ukljuci i tada na na nozicama 1 i 2 moc3023 izmerim 5V.na ulazu imam 220V i mereno instrumentom na = iza diode VD5 (6 nozica MOC-a)~100V.negde sam procitao (ovde ) da ta dioda za grejac od 70oma moze da bude 1N4007 sto sam i ja stavio (dali ne treba neka brza).umesto TL317 stavio sam LM317 mislim T i tu imam malo problema .naime dok je bila VD7=1N4007 nije htelo lepo da radi regulisanje(isao izl.napon samo do 5-6v i dosta se grejalo LM)kad sam skinuo VD7 proradila regulacija normalno ali se jos malo greje LM(stavicu hladnjak 0
dali ne treba i tu neka brza dioda ??u svakom slucaju saljem "EDO-u"ove ostale ATmege da mi on ubaci .HEX jer jos uvek sumnjam da je on dobar.ako neko ima ideju ili je radio ovakvu regulaciju sa moc i triak-om molio bi za pomoc.za veceras ostavljam projekat da zanoci pa tek posle vikenda krecem na njega dalje.pozdrav svima od mikice
Mislim da ti na shemi nešto ne valja, npr. onaj otpornik kod trijaka R28 - 10K, po meni bi trebao bit oko 100R, a dioda VD5 se stavlja ako je grijač od 70 oma, što je vjerojatno za grijače puhalica koje rade na 110V.
Što se tiče diode VD7, vjerojatno si je krivo okrenuo, zato ti nije radila regulacija motora, ona ne bi trebala imat nikakav utjecaj u normalnom radu, već samo kod isključenja, kako bi ispraznila kondenzator C8. Nikakve brze diode ti ne trebaju, to sve radi na 50Hz, tako da je 1N4007 sasvim odgovarajuća za sve u ovoj shemi.
Cezare, star sam i nemoćan, ali poslušaj moj savjet ....
za turbinu sam blizu resenja ali sad tiristor; gledajuci razne sheme i meni je sumnjivo za ovaj otpornik R28 ali svuda po onim ruskim sajtovima ovako izgleda za duvaljku izlaz grejaca (dali svi rade na 110V).stavljao sam sijalicu na izlaz(sijalica 220V) ali na izlazu za grejac-sijalicu nemam uopste napon.ako ste primetili kako jos uvek sve one zice strce uvis nisam smeo vise da merim nista da ne spojim nesto i onda od ponedeljka kupujem jos jedan moc3023 ,tiristor imam pa cu da vezbam na stolu samo sa njima.jos samo ovo "kukinjos" ako je otpor grejaca 70oma dali on treba da radi na 220V ili 110V kad sam rasturao drsku (duvalicu) nisam video nikakvu oznaku za napon grejaca,turbina radi na 12V.u svakom slucaju hvala na pomoci javljam se od ponedeljka kad stigne MOC .pozdrav mikica
Ako je otpor grijača 70 oma, onda bi to trebao bit grijač za 110V. U tom slučaju stavljaš diodu VD8, i onda trijak pušta samo jednu poluperiodu, a to je onda "recimo" polovina našeg napona. U slučaju da je otpor grijača veći od 70 oma, onda je to grijač za 230V, pa se ta dioda ne stavlja, već ide brika (kratkospojnik) umjesto nje. Preporučam ti da i dalje probaš s žaruljom, a otpornik R28 promijeni na 100 oma, na moju dušu
Cezare, star sam i nemoćan, ali poslušaj moj savjet ....
