ATX napajanje 0 - 2x40V, 0-5A

[teng]

i ne zaboravite odspojiti srednji izvod trafoa sa mase ...

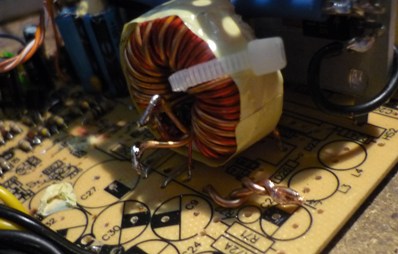

sad ide nazad gretz i malo se poigrate sa zavojnicama tako da ih spojite u sreiju, samo zavojnice od 12V i 5V debele žice, a kako se spajaju u seriju znamo iz srednje škole


ispod pločice drugi kraj zavojnice je spojen na 5V koji je odspojen od sveg ostalog tak da ne moramo vaditi zavojnicu van.
dodamo kondenzator i pošto već imamo složenu regulaciju struje i napona, isprobamo...

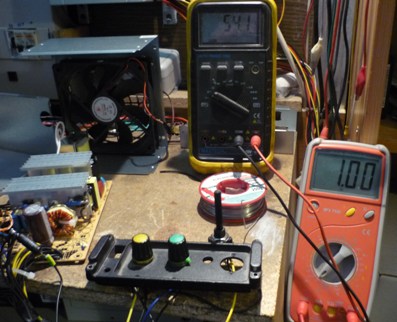

54V 1A

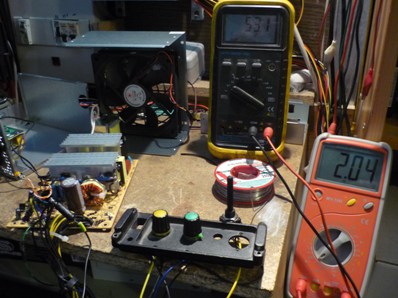

53V 2A


nemam jači teret pa sam dogurao do 3A bez ventilatora i nisam ga htio spržiti, tak da je to bilo to...


dakle 52,5V sa 2,85A to je nekih 150W

[teng]

pogledavši ponovo shemu odlučio sam dodati još zavoja i kapaciteta i rezultat je vidljiv

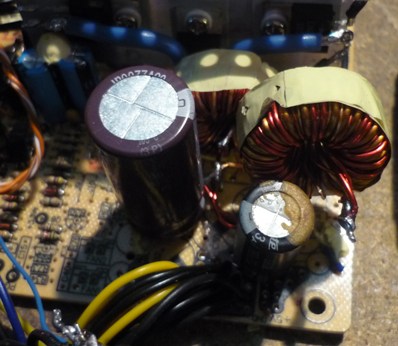

iza gretza ide zavojnica pa kondenzator od 33uF/160V, pa opet zavojnica ( serija 12V i 5Vzavojnice) i onda još kondenzator 2200uF/63V

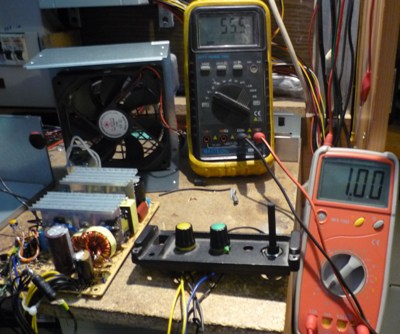

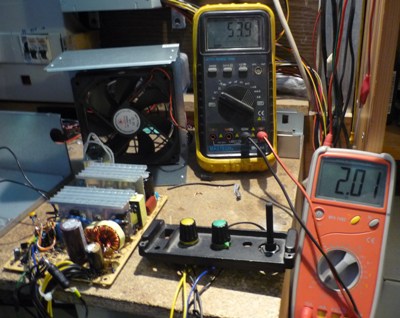

a rezultati su slijedeći



u kratkom spoju je 3A na 60V, sad kad sam ga spakirao, ali prije tog je bilo oko 7A hmmm

[teng]

eh da opet jutro pametnije od večeri ...
trimer za podešavanje minimalnog napona sam spustio na 0.5V i time smanjio maximalnu struju kratkog spoja(da ne objašnjavam sad one ulazne komparatore u integrircu), ev sad kad stavim minimalni napon na 2V već pri 30V na izlazu struja kratkog spoja je preko 20A...
bez ampermetra kad stavim na izlazu max napon od 59V u praznom hodu, prilikom kratkog spoja probudim i susjede jer puca ko ludo ( što ovo nisam pravio za novu godinu , a ne kupovao petarde)
, po zvuku rekao bih bar onih 30A što piše na "šotki" diodama u gretzu, ak ne i više...

[mstevica]

Ljudi koje ATX napajanje ima TL ili KA cip?Ja sam se ubio od trazenje ali nisam naleteo na napajanje sa tim cipom.Da li neko moze da postavi koji model ATX napajanja.
Pozdrav

[pedja089]

Pogledaj prethodnu stranu...

[kizbaja]

gotov jos jedan
ovaj je 14.5V, 7.5A jer mi se nije dalo ic kupit jacu diodu

za napunit akumulator i previse

[pedja089]

Evo i mene ste zainteresovali malo... Samo ja pri ruci nisam imao ATX napajanje, nego nadjem u rezervi napajanje od SPS1...

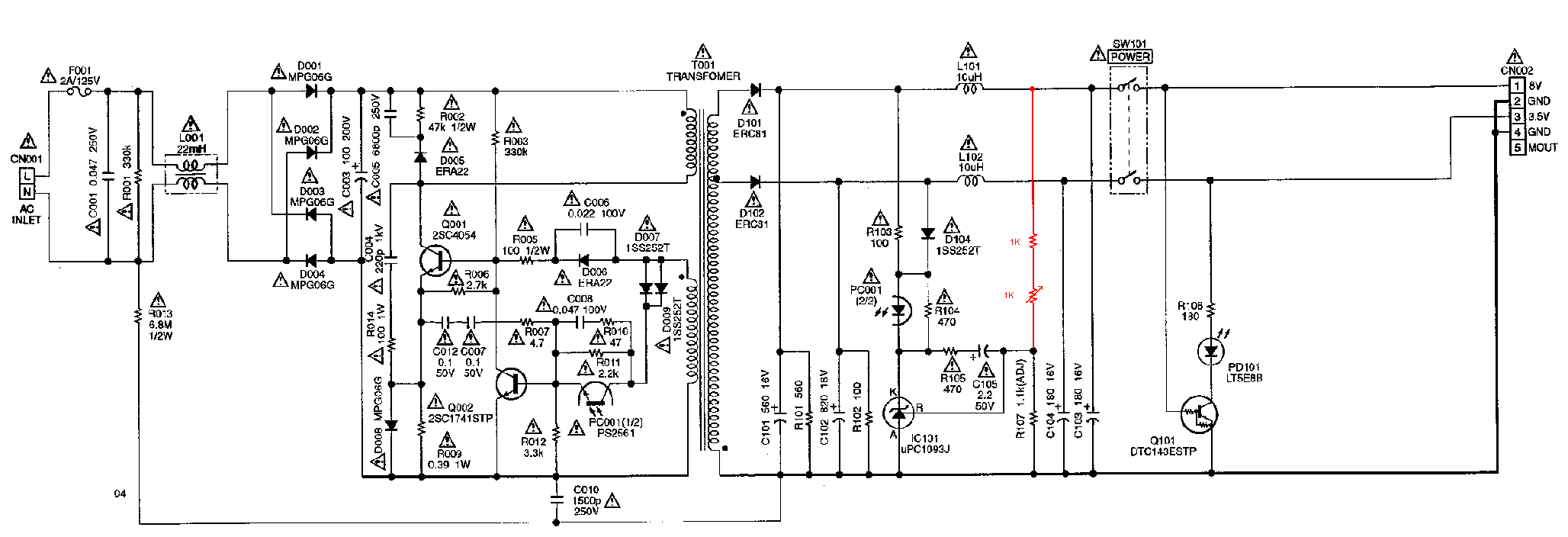

Sema

(39.57 KiB) Not downloaded yet

Izbacio sve sa sekundara osim dioda, kondezatora i TL431, i ubacio trimer i radi regulacija napona...
Samo me zanima sta bi se desilo ako napravim kratak spoj na izlazu
Ne znam koliko bi dugo oscilator radio ako nema nikakve povratne sprege... U principu mi ovo treba za napone do 6-7V. Ja sam ga probao do 12 i radilo je ok, dalje nisam hteo jer jedan elektrolit je 10V... Samo me zanima hoce li biti vatrometa ako napravim kratak spoj. Jer za strujnu regulaciju mi treba jos jedno fiksno napajanje, ili pokusati nesto izvuci sa celog sekundara za napajanje komparatora, a ovaj kalem za 3,3V koristiti kao izlaz....
R105 i C105 mi nisu najjasniji, ali reko bi da je to neki diferencijalni clan u povratnoj sprezi, da ubrza reakciju...

[DaTi]

Pedja, proveri ti to dobro, da ne bi u tvojoj zgradi bilo (ne daj boze) jos jedno mesto zločina

[teng]

@ pedja

e baš zbog strujne regulacije je atx sa ka7500 ili tl494 odličan, a ovdje na tvojoj shemi bi trebalo ubacivat mjerenje struje s nekakvim komparatorom i onda još uvjetovanje na optocoupleru sa dva paralelna uvjeta napon i struja ...

ehhh

najbolje uzmi atx ali da nije 2003 ili 2005 u njemu.

kod njih opet imaš problem s regulacijom struje, bez dodavanja vanjskih komponenti.

probam za vikend vidjeti što možeš najbrže napraviti s ovim tvojim napajanjem.
poz

[WhiteHead]

-ako ti je pin4 spojen samo na kond. i otpornik, a ostalo si precviko NEMOJ RADIT KRATKI SPOJ I OPTERECIVAT SA VECOM STRUJOM NEGO STO PISE NA NAPAJANJU I SPAJAT PLUS SA KUCISTEM jer nemas zastitu

Znači li to da ukoliko se na pinu 4 ostavi spojena ostala elektronika da postoji onda zaštita od kratkog spoja, mislim inače dali su napajanja zaštićena od kratkog spoja (naročito me zanima AT).
Znam da imam način da to ispitam, al' žao mi...

Pitam konkretno što bih od nekih AT napajanja napravio 3-4 punjača za akumulator bez strujne i naponske regulacije, samo napon oko 14 V, i kako da zadržim zaštitu od kratkog spoja ukoliko ona već postoji na napajanju.
Hvala !

[kizbaja]

ako mislis bez ikakve regulacije onda mozes sve ostavit kako je
osim ovog:
otpornik sta ide sa 5V na pin1 izvadis, a umjesto otpornika sa 12V na pin1 stavis trimer i dignes napon na 14V
ako se slucajno napajanje ugasi onda na ovoj shemi (primjer) treba izvadit diodu D27 da bi uklonio overvoltage protection
ako ne zelis svaki put ponovo ukljucivat napajanje kad napravis kratki spoj izvadi R30 jer se preko njega otvaranje tranzistora Q5 vrti u krug sve dok ga ne istekas iz struje
http://www.pavouk.org/hw/atxps.png

@pedja
mislim da to napajanje nema zastitu od preopterecenja i kratkog spoja
onaj otpor od 0,39 samo blokira impuls sta okida tranzistor
R105 i C105 sluze za stabilizaciju napona od 2,5V na R od TL341

[pedja089]

Hvala.

[WhiteHead]

@Kizbaja, hvala i od mene.
Imao bih još pitanja, ali ću imati obzira prema ZEKI i uzeti datašit od TL-a i malo pročitati.

Ali je zbilja korisno imati jeftin punjač za aku sa zaštitom od KS-a.
Imam nekoliko AT-ova i mislim ih preraditi i pokloniti prijateljima, a kasnije ću prema uputama iz ovog topic-a napraviti sebi dobro lab-napajanje.

[kizbaja]

pitaj sta hoces
lako za zastitu za kratki spoj, mene vise muci obrnuti polaritet (odose dioda i driveri u vjecna lovista, a znaju i grec i neki otpornici na primaru pustit bjeli dim)
jedino brziosigurac i dioda sto blize stezaljkama
ili ovo
http://www.sper.hr/zastita_polariteta.htm
al opet sta ako je napon akumulatora tolko mali da nemoze ukljucit relej?......
meni se ta greska jos nikad nije desila a nadam se ni vama

[WhiteHead]

Ma to je posve dobar sistem zaštite i od KS-a i obrtanja polariteta. Akumulatori koji nemaju u sebi dovoljno napona da aktiviraju relej i nisu više za upotrebu. Ali ako se baš hoće da proba, može se ubaciti rele na 6 V i redno spulni kakav mali PTC-otpornik .

Nego,

otpornik sta ide sa 5V na pin1 izvadis, a umjesto otpornika sa 12V na pin1 stavis trimer i dignes napon na 14V

Ne ide mi preko 12,7 V.
Mogu li na pinu 1 staviti fiksni od cca 22k (ono da napon bude 2,5 V) na sa naponskim djelilom sa VR dovoditi napon na pin 2 i tako vršiti regulaciju (kao što je opisano na prvoj stranici ovog topica).
Hoće li mi u tom slučaju ostati zaštita od KS-a ?

[kizbaja]

kako mislis neide preko12.7V? sta se ugasi pa ga moras ponovo upalit ili ...?
ako se gasi onda te zeza OV pa izbaci onu diodu a mozes i onu iznad nje (D9-zastita od kratkog spoja -5 i -12V sto ti je nepotrebno jer ne koristis te napone)

na pin 1 stavi trimer od 30-ak Koma i napravi da napon bude 2.5V, namjesti trimer na 5-6K pa ga polako povecavaj dok ne dobijes 14 V (prevelik otpor ce spalist sve jer ce bit prevelik DC tranzistora), al ce ti se i tad aktivirat OV zastita ako nisi izvadio diodu i ako te ona zeza, na pinu 2 vec imas fiksnih 2.5V sa Vref prko djelila (obicno 2 x 4k7)
zastita od KS ce ostat jer se napon na pinu 4 dobiva sa pobudnog trafa sta okida tranzistore (onaj treci namotaj na VN strani) ili ima posebno strujni trafo koji sluzi samo za to

[WhiteHead]

Ne, ne gasi se. Jednostavno ne ide preko 12,7 V.
Imam višeobrtni trimer od 20k, vezao sam redno njemu takođe do 20k otpornike. Isti napon (12,7) imam i na 30 i 40 koma ukupnog otpora.
Napominjem da se radi o nekom starom AT napajanju od 200 W.

Al onaj drugi metod sa fiksnim otporom (22k) između pina1 i 12 Vout i trimerom između pina2 i pina 14 (VR) je lijepo radio neki dan na sličnom napajanju. Napravit ću isto i na ovom sutra i mislim da će biti OK.
LP

[LAF]

"sjedi" AT napajanja imaju drugu filozofiju, startuju kao slobodnooscilirajuci oscilator, dok napon na
izlazu 12V ne dostigne nominalnu vrijednost, odatle se napaja Tl494, nekada taj napon i stabilisan,
zavisi od napajanja odnosno proizvodjaca, mora vod 5V i 12V biti opterecen nekim minimalnim
opterecenjem, ja nekada za ispitivanje koristio neki stari disk sa potrosnjom 2A po naponu,
regulacija se u principu moze izvesti u plus, ako treba u minus od nominalnog napona treba odvojiti
napajanje TL kola na nezavisan napon onda se prepravke rade kao za ATX.- pOz

[kizbaja]

@sjedi ne razumijem kako to kod tebe nece al moguce je jer recimo ovo atx sto sam zadnje napravio, skurio sam dva para tranzistora i dioda dok nisam promjenio trafo koji ni na 12V nije radio pod opterecenjam kako treba (sviro ko lud)
takodjer sam napravio jedan punjac bas tako kako ti zelis od at i nikakvih poblema nije bilo, samo dodao trimer i to je to
izgleda da je istina ovo so @laf govori da se sve razlikuje od proizvodjaca do proizvodjaca
al bitno je da razumijes kako kolo radi i koji naponi su potrebni na ulazima pojacala
eksperimentiraj tako kako si napiso i optereti ga, ako sve bude ok salji opis sta si radio jer ni meni nije jasno zasto nece

ovo sta @laf govori o at napajanjima je istina, al cim se napon digne na 12V kolo radi ko na atx napajanju jedino sto se napaja sa 12V a ne posebnog napajanja kao u atx-u, a u atx-u ima i slucajeva gdje se prvo napaja sa pamocnog a ona sa 12V

[WhiteHead]

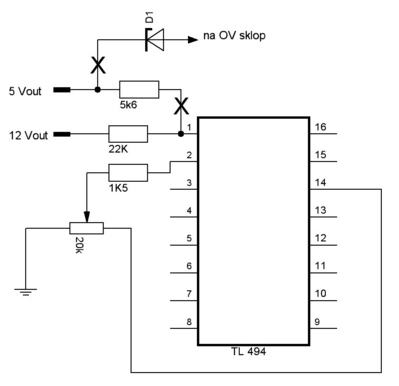

@Kizbaja, evo kako sam uradio i funkcionira:


I sa ovom prepravkom nisam mogao preći više od 12,7 V bez odsijecanja zener diode za OV zaštitu.
Kao da je ona vršila isključivanje i uključivanje sklopa sa vrlo visokom frekvencijom i nije dopuštala da napon pređe 12,7V.
Bio sam gotovo digao ruke, međutim desilo se par puta da se napajanje potpuno isključi pa sam potražio tu zenericu za OV (našta si me prije upozorio), i nakon njenog uklanjanja sve je proradilo.

Znači dva sječenja (otpornik i zenerica) i ubacivanje dva otpornika i trimer i punjač za aku je tu.
