Pic 16f877 merenje mreznog napona

[golub]

Pozdrav pokusavam da merim mrezni napon pomocu pica 16f877, ali mi merenje varira.Izracunao sam da pri 220V napon na pinu 3 MCU treba da bude 4.23V i tako podesim napon pomocu trimer potenciometra. Prikljucim regulacioni trafo i kada menjam vrednost mreznog napona ne uklapa mi se izracunata vrednost. Recimo kada je napon 180V na MCU treba da bude 3.46V a meni to nije slucaj. Gde gresim?

[Maki]

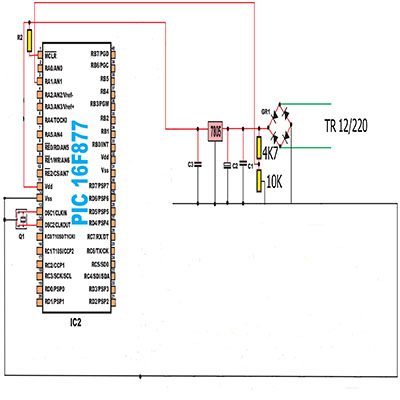

Pretpostavljam da desno na shemi oznaka 12/220 oznavaca trafo sa 220VAC na 12VAC.
Ukoliko da, poslje greatza ćeš imati 12*1.41 = 16.97V . Točnije moraš oduzet pad napona na diodama (od gretza) koji iznosi cca. 1.4V.
To dovodiš na djelilo napona te ga želiš konstruirati tako da to za 12VAC (kad je 220VAC na primaru) 16.97-1.4 = 15.37VDC na djelilu bude 5V. Što daje otpornu kombinaciju od cca. 10k u gornjoj grani, a 4k7 u donjoj. Znaći moraš zamjeniti pozicije od 10k i 4k7.
Također ak dobro vidim desni dio chipa, nisu spojeni Vdd i Vss.
Ovim mjerenjem ne možeš ispod cca. 70VDC jer na sekundaru poslje 7805 nećeš imat stabilnih 5V.

[golub]

Prvo da se zahvalim na odgovoru, sve je to jasno, ali me buni sto promena napona na delitelju nije srazmerna promeni napona na trafou t.j. mreznom naponu. Primer sam vec napisao u prethodnom postu na naponu 220V na delitelju je 4.23V a pri naponu od 180V meni je napon 3.64 umesto proracunatih 3.46V. Max napon koji sam predvideo na Picu je 5V pri mreznom naponu od 260V

Hvala

[Maki]

Ok. Osobno smatram da je to u redu. Diode nisu idealne i njihov pad napona varira nije uvijek npr. 0.7V. Također pitanje je koje tolerancije su otpori u otpornom dijelilu (što manje to bolje). Ako koristiš neki trimer ili pot, s njima je jako teško imati dobra mjerenja, jedino treba probat s višeokretnima.
Drugo, probaj radi stablinosti stavit neki manji blok kondić od. cca 100nF paralelno s ulazom ADC-a. Odnosno paralelno sa otpornikom koje je u djelilu i spojen je na masu. Dodaj jedan kondić blizu PIC-a da referentni napon za ADC bude što stabilniji.
Jer za početak 10V odstupanja nije loše na opsegu od 260V .

[golub]

Posto sa transformatorom nije islo, napravio sam delielj napona samo sa grecom i otporima, i sada je promena proporcionalna

[Black]

da to nije malo opasno?

[golub]

Pa jeste ali ima nekih varijatni sa vise otpora i diodama. Ja sam prvobitno hteo transformatorom ali kad nece moracu ovako. Odvojicu delitelj napona na posebnu plocicu i onda u neku kutiju, da sprecim slucajan dodir

[Black]

jesi probao izbacit ovaj regulator napona sa transormatora pa onda probat mjerit?

[golub]

nisam, mislis da on smeta?

[Black]

iako pic ne vuče puno struje smanjenje napona sa 14 na 5 volti može značit neki pad napona na tom regulatoru. Ne košta te probat

[Maki]

Pa jeste ali ima nekih varijatni sa vise otpora i diodama. Ja sam prvobitno hteo transformatorom ali kad nece moracu ovako. Odvojicu delitelj napona na posebnu plocicu i onda u neku kutiju, da sprecim slucajan dodir

Ako samo otporno djlelio, diode, kondiće odvojiš od slučajnog dodira nisi baš puno izolirao...
Jer djelilo ima dvije mjerne točke, a jedna od njih je drito spojena na greatz. Što je opasno ! Bolje rješenje je upotrijebiti gotovi ADC pretvarač kojeg putem optocouplera galvanksi odvojiš od daljne elektronike. Upotrijebiš neki 8-bitni sa paralelnim izlazom ili sa serijskom komunikacijom pa komuniciraš preko optocouplera.
Postoje mjerni transformatori za mjerenje visokih napona. I oni upravo rade što si i ti htio prvobitno. Koja je točno razlika između ovih klasičnih i mjernih transformatora ne znam, ali pričekaj možda ti neko da bolje rejšenje.
Ali svakako predlažem galvansko odvajanje, najmanja mogućnost od udara.
