Wireless antene

[japek]

Nadam se, da se dovoljno vidi na ovoj fotografiji: http://lea.hamradio.si/~s55wt/Biloop/Bi ... ajanje.JPG. Tu je zapravo fotografija Biloop antene, ali princip je isti i kod Biquad antene.
Vidi se, da je cijela antena napravljena od mesing materiala, odnosno provodnika. Vidi se, da kako je priklopljena srednja žila koaksialnog kabla na jedan kraj, a masa, odnosno oplet je zapravo spojena na sve ostalo. Kod ove moje fotografije se vidi, da su loopi zapravu na jednoj cevki, koja je tu samo zbog boljih mehanskih svojstva. Kabel, koji je uguran u to cjev ima skinuto vanjsko izolaciju, tako da je njegov oplet u direktnom kontaktu sa njom. i jedan dio Biloopa, odnosno Biquada je zalemljen direktno na tu cijev. Možda se tu malo bolje vidi taj detajl: http://pe2er.nl/biquad/RG-58_2.jpg. A više fotografija i teksta možeš vidjeti tu: http://pe2er.nl/index.htm.

Pozdrav, Janko

[batka]

Bolje uzmes wi-fi router promenis izlazni tranzistor i umesto postojece antene stavis mu zenski RS- 58 i prikljucis vanjsku anternu.AMOS radi OK ,perfektno.Postigao sam 4 km u ne bas idealnim uvetima!!Provereno!

73
Ljupco ex YU5FAL

[japek]

To, da se priključi vanska antena je u svakom slučaju veliki doprinos, za povečanje razdalje delovanja. Što se tiča zamjene izlaznog tranzistora, o tome bi htio čuti nešto više, ako još imaš mogučnosti. Verujem, da ne interesira samo mene.

Pozdrav, Janko

[batka]

Probao sam na jednom starijen D-Linku .Original tr. imao je neke fabricke oznake koje nisam uspeo odgonetnuti pa sam postavio KSR 5521 (npn, 4 pisnki BCE + masa ) izvadio ga je kolega od Tomson-panela Link pojacavaca mikrotalasnih predajnika za celular-phone centrala.Mozda bi se mogao naci i drugde.Malo je veci od originala pa sam stavio dodatni Al hladnjak i vanjski kuler 3 cm promera koji nosi vazduh preko rupe direktno na hladnjak sa zadnje strane.To radi 2 godine na ne bas pristupacnoj koti 680 m nadmorske visine i sa usmerenom antenom ima taj domet.Link sluzi za prenos podataka od dve pumpe za hidrofor i bazena za vodu do komputera koji upravlja automatikom za punenje/praznjenje bazena.

[[eDo]]

Sto se tice antena i kucishte za biquad nije potrebna kutija ali i ista ne smeta. Proveru kutije vrsite tako sto metnete istu u miktotalasnu penicu i ako se ne greje onda propushta mikrotalasne zrake tako da to nece uticati na njeno strujno pojacanje. Testirao sam dosta antena koje je sagradio Dragoslav Dobricic i sve su se pokazale kao stabilne i veoma korisne antene. Biquad koji je on sagradio na sajtu to je optimalni biquad i to su njegova merenja i uporedjenja sa drugim tipovima antena Gradio sam ih kao kvadrate a na kraju sam ipak poceo da ih izradjujem kako je Dragoslav i predlozio i rezultati su stvarno bolji. Sto se tice AMOS antene tu je prica vec drugacija http://www.qsl.net/yu1aw/amos_antene.htm" onclick="window.open(this.href);return false; Amos antene su sektorske antene koje imaju ugao zracenja zavisno od same konstrukcije antene ja sam radio amos antenu koja pokriva ugao od 180 stepeni ali ako se 2 ovakve antene zalepe ledja o ledja i upotrebi N spliter koji je takodje na ovom sajtu moze se dobiti omni antena koja pokriva 360 stepeni. Takodje moram da napomenem da je jedan moj prijatelj radio 3D corner skracenu verziju i dobio veoma dobre rezultate i ako je bio udaljen od AP ( mene ) dobrih kilometar i po ( ja amos 180 stepeni ). Dakle ukoliko neko zeli da radi neshto od wireless-a moja topla preporuka mu je da pogleda ove strane:

http://www.qsl.net/yu1aw/ANT.htm" onclick="window.open(this.href);return false;

http://wireless.uzice.net/" onclick="window.open(this.href);return false;

[[eDo]]

Sada su se pojavile na sajtu i obelisk antene koje se takodje koriste kao Sektorske i imaju veoma dobar ugao zracenja a konstrukcija je krajnje jednostavna pogledajte i sami:

http://www.qsl.net/yu1aw/obelisk_antene.htm" onclick="window.open(this.href);return false;

http://www.qsl.net/yu1aw/Obelisk%20front.jpg" onclick="window.open(this.href);return false;
http://www.qsl.net/yu1aw/Obelisk%20rear%20ico.jpg" onclick="window.open(this.href);return false;
http://www.qsl.net/yu1aw/Obelisk0105.jpg" onclick="window.open(this.href);return false;
http://www.qsl.net/yu1aw/Obelisk0107.jpg" onclick="window.open(this.href);return false;
http://www.qsl.net/yu1aw/Obelisk0110.jpg" onclick="window.open(this.href);return false;

[Divljina]

A gde mogu naci ovaj crni kabl i koji je to model? Takodje me interesuje gde mogu naci taj prikljucak za wireless karticu ?

http://martybugs.net/wireless/biquad/im ... mplete.jpg

[mayra6385]

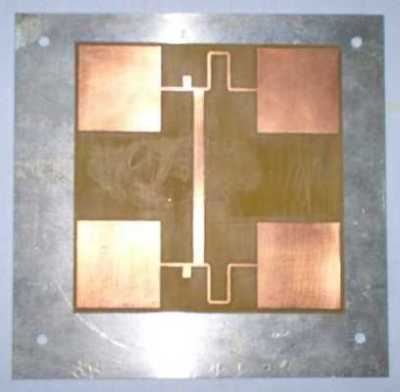

Na jednom forumu naišao sam na hrpetinu panelki za wifi izrađenih na PCB-u. Napravio sam jednu na brzinu i daje mi oko 30% bolje rezultate od kupovne Hypelinkove 14 dBi.

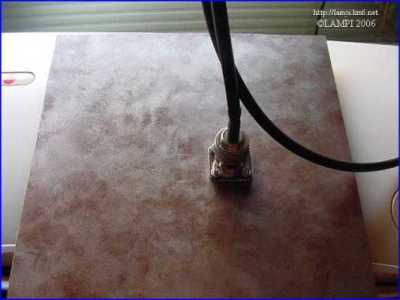

Moj PCB je montiran na inox podlozi s dva šrafa i na razmaku od duljine srednjeg pina N konektora (taman da se da "kulturno zalemiti )

Napominjem da slike NISU moje!

Za detalje javite mi se na PM ili mail
