sa slike: gornja i srednja idu na + mikrofona, ja sam mic izvadio iz pijacnog handsfree za tel nokia 6230, ne znam bili odgovarao i ovdje...

Predajnik sam sklopio na univerzalnoj plocici i eksperimentalnog je karaktera tj. trebao mi je za seminarski o modulaciji.... sto se tice dometa, antenu nisam stavljao... recimo kada bih se udaljio od radio prijemnika 7-8m poklopio bih radio stari grad, u centru sam sarajeva, a mislim da je i njihov...

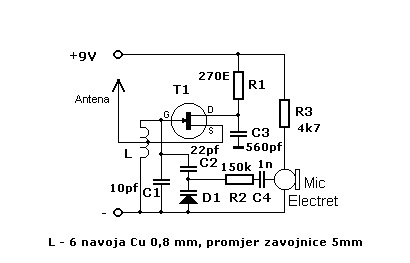

Hvala na pomoci. Na izvornoj shemi su nedostajali otpornik R3 i kondenzator C4. Sad sve funkcionise. Ovo je konacan izgled sheme.

http://www.elektronika.ba/forum/uploadz ... ajnika.jpg

Sklopio sam fm bug sa stranice http://hr-elektronika.tripod.com/minipred.htm (to je ovaj sa fet-om i varikap diodom pored kojeg je i izgled plocice ). Sad kada ga nadjem na fm prijemniku i lupkam po mic cujem suplji zvuk kucista mikrofona ali ne cujem recimo glas kada govorim u njega, ili muziku... ...
