JAN17

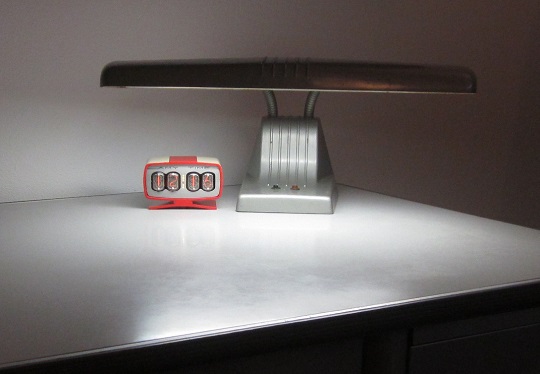

Nixie sat u kućištu punjača baterija
Kada je na rasprodaji pronašao stari punjač baterija, Reboots je odlučio da ga iskoristi kao kućište za svoj novi Nixie sat. Oklop punjača je napravljen od aluminijuma i na slikama izgleda odlično.
Elektronika se sastoji iz ATmega48 mikrokontrolera, DS32kHz 32.768kHz TCXO čiji je izlaz doveden na TOSC1 pin mikrokontrolera a Nixie cijevi (IN-12) se pokreću sa visoko-naponskim shift-registrom (serial-in parallel-out) HV5622. Generator visokog napona je realizovan sa MC34063A u step-up konfiguraciji.
© Engram Enterprises
Nixie Tube Clock - Amy Time!
Link
