/El.sheme/Uređaji za napajanje/Pametni tester i punjač baterija

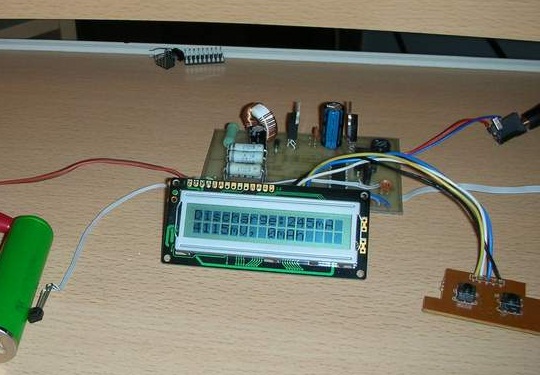

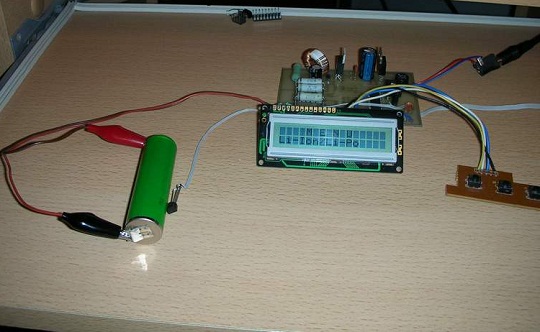

Uređaj je prvobitno bio zamišljen kao jednostavan mjerač unutrašnjeg otpora baterija za mobitele da bi se zatim razvio u ovo što je sad. Baziran je na PIC16F88 mikrokontroleru.
Možete skinuti sve projektne fajlove (shema, HEX za PIC16F88) klikanjem na crveno download dugme na kraju teksta.
UPDATE 26-4-2011: Postavljen novi firmware (HEX) u .rar arhivi za download. Neki bugovi ispravljeni.
UPDATE 15-5-2011: Postavljen novi firmware (HEX) u .rar arhivi za download. Neki bugovi ispravljeni.
UPDATE 7-7-2011: Postavljen novi firmware (HEX) u .rar arhivi za download. Neki bugovi ispravljeni.
UPDATE 30-1-2012: Postavljen novi firmware (HEX) u .rar arhivi za download. Neke izmjene napravljene.

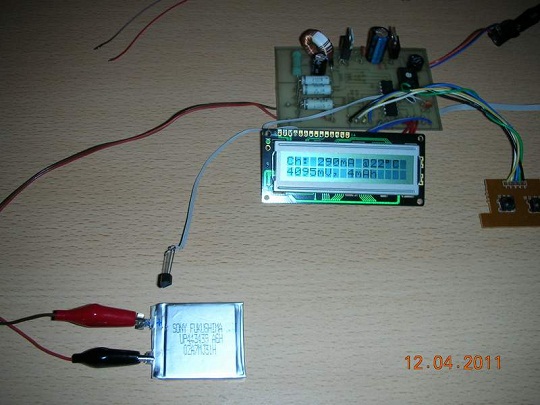

Dakle, imamo punjenje, prežnjenje, mjerenje unutrašnjeg otpora i kapaciteta Li Ion, Li Po, Ni Cd, Ni MH kao i običnih ćelija od 1,5V iz dućana. Uređaj je potpuno automatizovan tako da ga možemo ostaviti preko noći da sam uradi pražnjenje, punjenje, mjerenje kapaciteta i to prikaže na displeju. Naravno tu je i prevencija nestanka struje tako što pamti dokle je došao i može nastaviti ako to želimo...
Naravno može se izvršiti i namjerni prekid te zatim ponovo nastaviti punjenje ili pražnjenje od mjesta gdje smo stali. Punjenje Li Ion i Li Po se vrši u dvije etape; prvo ide kontinuirano do 4,3V po ćeliji zatim prelazi u impulsno do 4,25V tako da se napon baterije mjeri bez prisustva struje punjenja.
Trošenje istih ćelija u svrhu mjerenja kapaciteta ide do 3V po ćeliji. Kapacitet se mjeri i prilikom punjenja tako da se zna koliko je mAh-ova baterija primila. Terminacija punjenja kod Ni MH i Ni Cd baterija se vrši pomoću "delta T", odnosno ako je porast temperature veći od 1,5 stepen C po minuti znači da je baterija puna i prestaje punjenje. Takođe postoji detekcija napona u slučaju da termometar zakaže tako da je cut-off napon 1,6V po ćeliji. Pražnjenje ove vrste baterija ide do 1V po ćeliji.
Svrha testiranja ćelije od 1,5V je da znamo šta nam prodaju, ne moramo vjerovati raznim reklamama.
U prilogu se nalaze dva nacrta pločice u slučaju da se koristi stabilizator LM2575 koji se lakše nalazi, a uz njega mora ići zavojnica od 300uH.
[ Izvor: E. Lelic ]
Autor (poslao): E. Lelic
Broj download-a: 9,028
Ocjena:
(2.94, glasova 2580)
Glasaj:
Datum: 14-04-2011
English version of this page: Smart battery tester and charger
795_battester.rar
sličan sadržaj
- LIDAR tester sa AVR-om (16-11-2009) [@Novosti]
- Automatski punjač akumulatora (09-06-2010) [@El.sheme/Uređaji za napajanje]
- Megafon bez baterija (21-02-2009) [@Novosti]
- Elektronska kocka bez baterija (31-12-2008) [@Novosti]
- Pametni punjač akumulatora za skuter (09-06-2010) [@Novosti]
- Pametni punjač baterija (23-02-2004) [@El.sheme/Uređaji za napajanje]
- Tester za IR daljinske (22-02-2004) [@El.sheme/Daljinski uređaji]
- Lampa od praznih baterija (05-12-2008) [@Novosti]
- Morska baterija (01-06-2009) [@Novosti]
- Automatski punjač/prekidač (23-02-2004) [@El.sheme/Uređaji za napajanje]
komentar [41]
- Napisao Vincenzo na datum 29-05-2015 u 20:42:33
Hello ,
i made pcb of it and assembled one unit.
I get error msg " Temp. Fault 254 *C"......where did i make mistake? Someone can
help me?
IP: 62.94.45.62
komentar [39]
- Napisao radovan7773 na datum 12-05-2014 u 02:59:12
Hmm...
The hex file not include config bits,charging not working. Schematic good is?The by layout must
be conected to pin1 rezistor or capacitor to ground but in chematic is not Working this anyhow?
IP: n/a
komentar [38]
- Napisao Daniel Andrasi na datum 24-02-2014 u 17:28:51
Hi,
Can You provide source code for personal use?
I would like to build the circuit, but I have difeerent PIC at hand, and probably add a new
feature to measeure the voltage of all the cells separately. This way it is possible to sort
out bad cells in a pack.
Regards, Daniel
IP: 194.9.253.237
komentar [37]
- Napisao Vladakru na datum 07-01-2014 u 04:50:43
i jos jedno pitanje. moze li punjac da puni odjednom vise baterija? serijski ili paralelno
spojenih?
IP: 178.79.24.10
komentar [36]
- Napisao Vladakru na datum 07-01-2014 u 04:14:46
Ne mogu nigde da nadjem spisak delova.
Ako mozete da postavite spisak, i jos koju sliku same ploce iz nekoliko uglova, odozgo i
odozdo...
Hvala!
IP: 178.79.24.10
komentar [35]
- Napisao Damir na datum 30-12-2013 u 14:16:49
Pozdrav!
Imam jedan problem s testerom, a to je da nakon vremena izbaci grešku "Interrupted
charge" i otpornik R21 se jako grije.
IP: 141.136.239.192
komentar [34]
- Napisao trax na datum 29-07-2013 u 14:35:37
Vjerovatno si uspjesno isprogramirao kontroler, ali ti je ukljucen Code Protect pa ne moze da
uradit verifikaciju nakon programiranja. Probaj prije programiranja da iskljucis "CP"
kvaku.
IP: n/a
komentar [33]
- Napisao zoki021 na datum 27-07-2013 u 06:49:16
Probao sam winpic800 icprog picprg na taith i willem programeru ali nece. Prepozna cip i iscita
ga ali kad krene programiranje da verify error. sa drugim cipovima 16f629 i 16f84 normalno
radi.
Nasao sam na netu da govore o povezivanju otponika na nozice 9/10...
IP: 188.2.32.110
komentar [32]
- Napisao 109.105.205.74 na datum 27-07-2013 u 05:34:58
Moze bilo koji isto kao za 16F84, ja koristio JDM programmer i WIN Pic software. Mislim da moze
i ICprog...
IP: 109.105.205.74
