Snimač telefonskih razgovora

Koliko ste puta poželjeli da imate snimak upravo završenog telefonskog razgovora? Ja jesam i to puno puno puta. Zbog toga sam konačno napravio sistem koji će to i da odradi. Sistem se sastoji iz malo hardvera i nešto softvera. Hardver, koji se napaja preko USB porta, kupi audio signal sa telefonske linije, detektuje zauzetost iste i javlja tu informaciju PC-u na kojem se nalazi softver za snimanje audio signala sa ulaza zvučne kartice. Softver automatski započinje snimanje kada mu hardver javi da je linija zauzeta i automatski prekida snimanje kada se linija oslobodi.

P2280260s

Kako to sve radi?
Hardver se sastoji iz:
- audio dijela koji kupi signal sa telefonske linije
- dijela koji detektuje stanje telefonske linije
- mikrokontrolera koji šalje stanje linije na PC koristeći USB (serial<->usb)

P2280255s

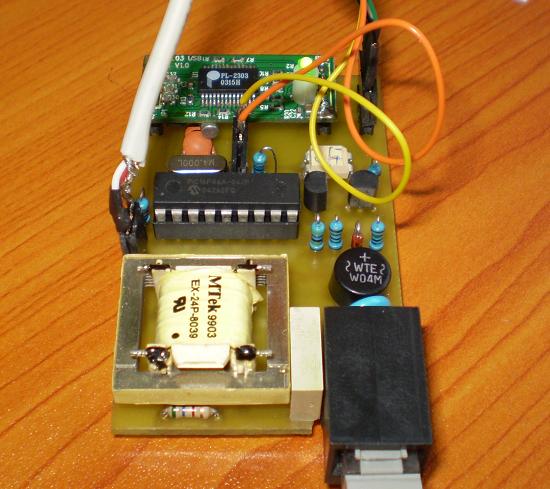

P2280254s

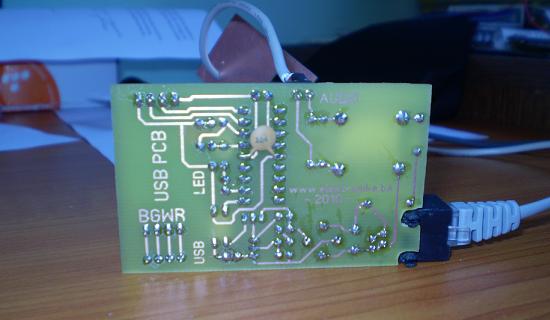

P2280258s

Softver:
- prima stanje telefonske linije preko USB-a i snima audio zapis u WAV format
- nakon završetka snimanja, konvertuje WAV u MP3 koristeći Lame biblioteku

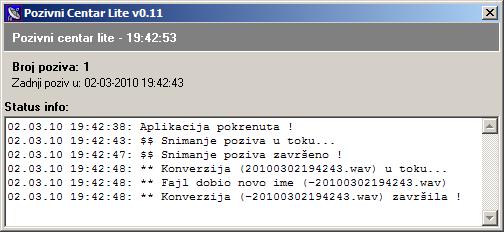

appscreenba

Sklop koji detektuje zauzetost telefonske linije
Ovdje se radi o jednostavnoj detekciji promjene vrijednosti napona na tel. liniji. Ključnu ulogu igra Zener dioda jer ona određuje graničnu vrijednost napona. Shema za ovaj dio je preuzeta sa druge stranice. Jedina izmjena je vrijednost otpornika 100k koja je spuštena na 10k.

Audio sklop za kupljenje signala sa telefonske linije
Za ovaj dio je korišten transformator iz starog PC modema, kondenzator, otpornik i dvije 1N4148 diode za ograničenje izlaznog audio signala na +/- 0,6V. Kondenzator je ovdje veoma bitan i on ne dozvoljava da ovaj sklop okupira tel. liniju.

Mikrokontroler koji šalje stanje linije na PC
Mikrokontroler svakih 0,2sec vrši provjeru stanja telefonske linije, odnosno stanje opto-couplera. Ukoliko je on "zatvoren" čitavih 0,15sec to označava da je linija zauzeta i tada on šalje slovo "R" (Rec) na PC. U protivnom, na PC se šalje "S" (Stop). Ovaj podatak prima PC aplikacija i na osnovu toga započinje i prekida snjimanje sa audio ulaza zvučne kartice. Mikrokontroler šalje podatak preko serijske komunikacije a pošto se sklop spaja samo na USB port, korišten je PL-2303 USB<->Serial konverter (već gotov konverter, kao što se vidi na slici). Ovo je moglo da se napravi dosta jednostavnije korištenjem V-USB biblioteke (pogledaj ove projekte). U tom slučaju nam nebi bili potrebni PL-2303 + PIC, nego samo jedan mali Atmel Tiny.

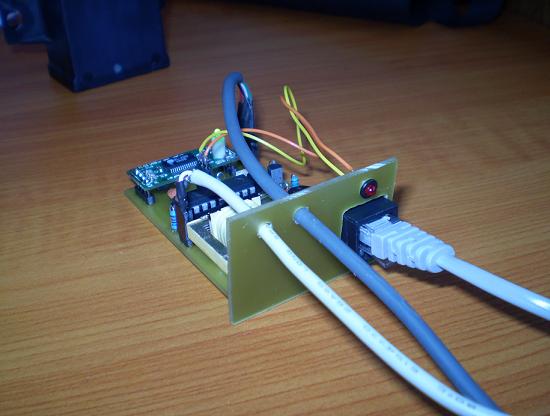

P2280259s

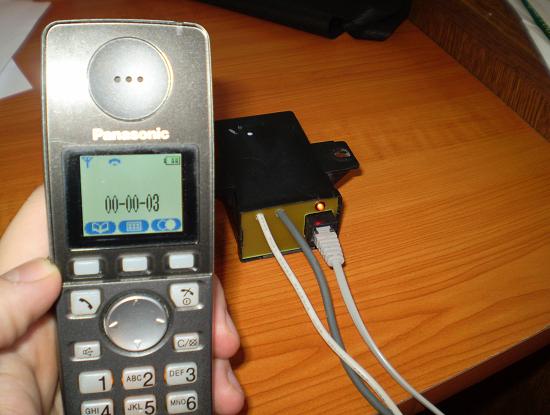

P2280262s

Autor (poslao): Trax

Broj download-a: 8,160

Ocjena: (2.88, glasova 4803)

Glasaj:

Datum: 02-03-2010

English version of this page: Phone recorder

Tagovi: call, phone, pic, pic16f84, record, recorder, rs232, snimanje, telefon, telephone, usb. +dodaj svoj tag

746_phone_recorder.rar
