Koliko vaše vozilo troši struje?

Koliko vaše vozilo troši struje u različitim režimima rada? Predpostavljam da ne znate... Ukoliko mislite da je to ispod 150 A, onda možete ispitati korištenjem ovog odličnog uređaja.

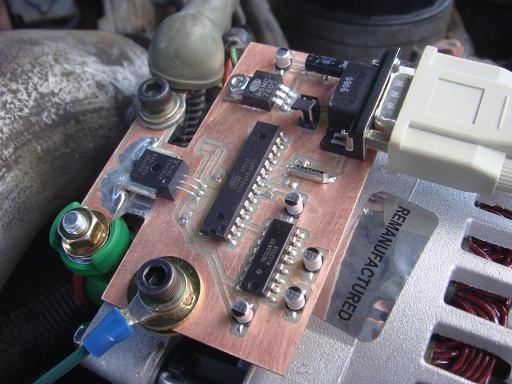

Baziran je na Allegro ACS758xCB (ALLEGRO0758) IC-u koji koristi Hall effect za mjerenje struje koja teče kroz njegove terminale, i ATmega8 mikrokontroleru za mozak. Prema specifikacijama Allegro IC-a maksimalna struja koja je dozvoljena da teče kroz ovaj IC je 150 A. ATmega8 čita vrijednost napona sa tog senzora i šalje je preko RS232 porta na PC koji te podatke prima i snima za kasniju analizu. Instalacija ovog ampermetra je krajnje jednostavna; potrebno je izlaz sa alternatora spojiti preko ovog mjerača i to je sve. Izvorni kod za mikrokontroler, iako je krajnje jednostavan, je dostupan na projektnoj stranici za download.

cs1
© Josh - ImSolidState.com

[ Izvor: Josh - ImSolidState.com ]
