Dekodiranje 4x4 tastature sa AVR-om i 74C922
Dekodiranje odnosno skeniranje matrične tastature uz pomoć mikrokontrolera nije ništa novo. Stvar je u tome što to ponekad zna biti problem ukoliko se koristi manji mikrokontroler sa nedovoljno ulazno/izlaznih pinova ili ukoliko mikrokontroler pored skeniranja tastature treba da obavlja neki drugi ozbiljniji posao.

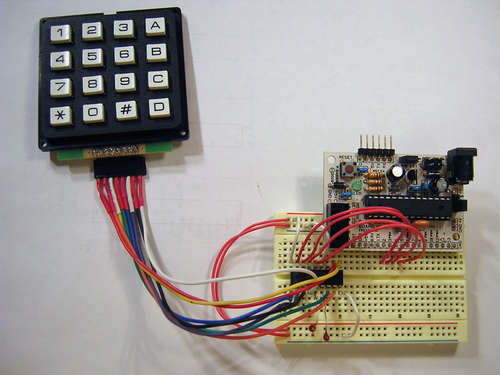

Ovdje je predstavljen projekt u kojem je opisan način skeniranja 4x4 matrične tastature uz pomoć Atmel mikrokontrolera korištenjem 4+4 ulazno/izlazna pina kao i korištenjem specijalnog IC-a koji je dizajniran u te svrhe: MM74C922. Ovo kolo se direktno spaja na tastaturu odnosno tih pomenutih 4+4=8 pinova, a na svoja 4 izlazna pina daje informaciju o tome koja je tipka na tastaturi pritisnuta. Pored ta 4 pina, postoji i pin koji može generisati prekid za mikrokontroler kada se neka tipka detektuje. Skeniranje matrične tastature nikada nije bilo lakše!
