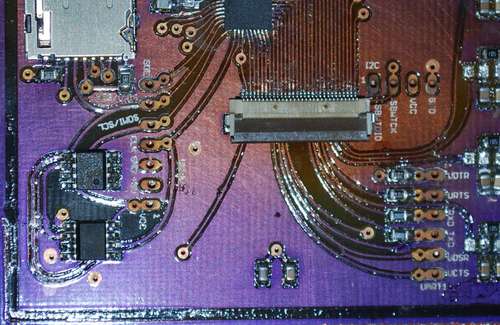

Kako napraviti profi pločice i šablone za pastu
Ovo jeste foto postupak ali se prilikom izrade ne koristi foto-lak nego foto-filmovi. Foto-filmovi se zalijepe na pločicu uz pomoć laminatora i onda osvjetljavaju.
Napravljena je i kutija za osvjetljavanje koja vaku(u)mom pritisne isprintani film, odnosno veze, uz pločicu. Vakum se tvori uz pomoć pumpice za akvarijum. Nakon izrade veza, slijedi postavljanje drugog pa i trećeg zaštitnog sloja (soldermask i silkscreen). Ono što je veoma interesantno jeste pravljenje šablona za postavljanje paste za lemljenje. On se pravi na isti način - foto postupkom, a korišteni metal je konzerva od piva ili nekog drugog gaziranog pića koja je isječena i ispeglana. Odlična ideja!
© incoherent
How to make killer PCBs and solder paste stencils
Link
