/Schematics/Radio transmitters/Transmitter and receiver for data on 433 MHz
Schematics of a transmitter and a receiver for data communication (suitable for alarms) on 433 MHz.
The big fat lines on schematics are actually PCB traces with specific dimensions as noted.
Images © by Petar Timotijevic
Author (sent by): radiomorningstar
Download counter: 16,377
Rating:
(2.95, votes 3687)
Vote:
Date: 05-10-2004
Lokalna verzija ove stranice: Prijemnik i predajnik za podatke na 433 MHz
269_prijemnikipredajnikzapodatkena433mhz.zip
similar content
- Tracking transmitter on 1.5V (24-02-2004) [@Schematics/Radio transmitters]
- FM transmitter with 8km range (08-04-2008) [@Schematics/Radio transmitters]
- Powerful VHF FM transmitter (22-02-2004) [@Schematics/Radio transmitters]
- AM radio receiver (22-02-2004) [@Schematics/Radio receivers]
- AM receiver with 1 IC (22-02-2004) [@Schematics/Radio receivers]
- QRP linear PA for 300 KHz to 30 MHz (22-02-2004) [@Schematics/RF amplifiers]
- Radio receiver for 50 MHz (24-02-2004) [@Schematics/Radio receivers]
- Modification of AM receiver (22-02-2004) [@Schematics/Radio related - misc]
- CW transmitter 250mW and 3W linear PA for 7 MHz (22-02-2004) [@Schematics/Radio transmitters]
- Satellite TV transmitter (25-05-2006) [@Schematics/Radio transmitters]
comment [43]
- From tpetar on 18-12-2012 at 12:57:57
nixx994 samo slike ti i trebaju, netreba ti PDF, preko PDF samo gubiš kvalitet. Slike su 1:1 i
podešene za štampu. Koristi "Print Top.jpg" i "Print Bottom.jpg" slike.
Idi preko Adobe Photo Shop-a.
IP: n/a
comment [41]
- From stevic on 24-10-2012 at 20:55:45
Zamena za BFY90?
Gde da postavim dodatnu antenu? Racunam spiralnu (helikoidnu) da stavim.
IP: n/a
comment [40]
- From nikola010 on 19-08-2012 at 13:25:04
Interesuje me ako hocu da izvedem antenu van plocice, da li treba da je izvedem sa leve ili
desne strane trimer kondenzatora? Ili da ostavim ovaj "kratak spoj" koji je antena i
da njega izbusim i odatle izvedem antenu?
IP: n/a
comment [39]
- From tpetar on 29-02-2012 at 17:19:47

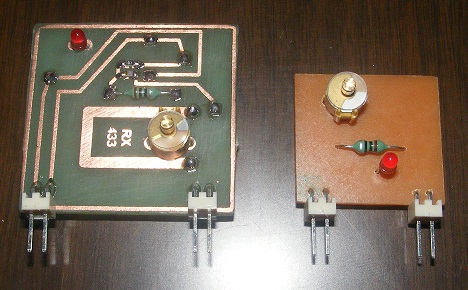

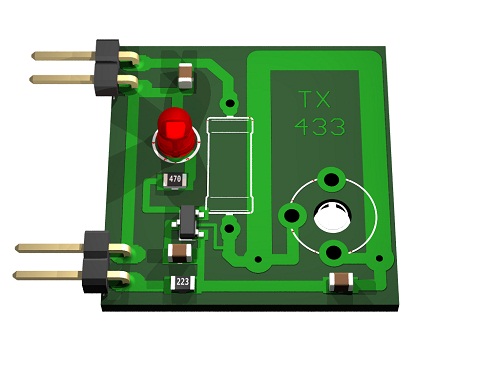

Ovo je OOK tip modulacije, a izvukao sam nekih oko 60m dometa sa antenom na PCB (na datim
slikama se može videti), možda da je štap-teleskop duža antena, možda bi domet bio i
veći, ali ovo je sasvim dovoljno. Sad pravim module za ASK modulaciju sa MAX1472 i MAX1473, pa
kad završim poslaću PCB.
IP: n/a
comment [37]
- From trax on 16-02-2012 at 08:09:05
ajde uslikaj te module sto si napravio, pa da postavim ovdje slike :)
IP: n/a
comment [36]
- From tpetar on 16-02-2012 at 05:10:20
poručio sam SMD zavojnice i SMD trimer kondenzatore, tako da bude sve komplet u SMD varijanti
i piko, sa konektorom za led diodom koja se može izvući na kućište uređaja da se vidi da
li je prenos u toku, ako je potrebno.
IP: n/a
comment [35]
- From tpetar on 16-02-2012 at 05:09:40

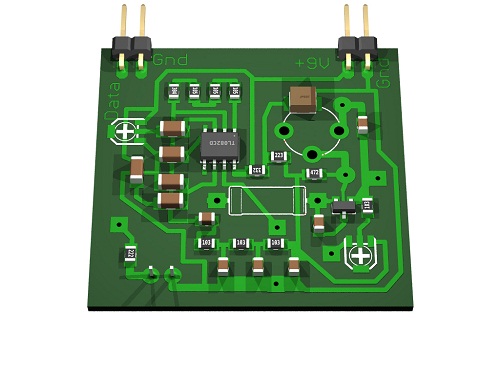

za RX i za TX, dosta su male. Trenutno sam upotrebio trimer kondenzator mini klasičan (nije
SMD) a napraviću više verzija PCB prema više varijanti (oblika) proizvođača trimer
kondenzatora i trimer potenciometara, pa ko šta ima nek koristi. Trenutno TX je 2,5cm x 2,5cm,
a RX je 3,5cm x 4cm, pošto ovo radi, napraviću i piko varijantu TX PCB dimenzije 2cmx1cm,
taman kolko je anteni potrebno, a optimizovaću i RX PCB da bude još manja. Zavojnice od 10uH
nisu pravljene žicom već kupovne SMC, poručio
IP: n/a
comment [34]
- From tpetar on 16-02-2012 at 05:09:00
Ovo sam probao i van sobe radi fenomenalno, trenutno sam probao po stanu sa zatvorenim vratima
između soba, predajnik i prijemnik sam čak malo i zaklopio predmetima, i mogu reći da radi
fenomenalno. Verovatno je domet dosta duži mislim da je moguće izvući bar oko 50-100m
dometa. Igrajući se trimer kondenzatorom pronašao sam pravu frekvenciju za dalji domet. Sutra
izlazim napolje pa ću tačno videti i koje su krajnje granice dometa. Trenutno je situacija da
sam napravio SMD dvostrane PCB i za RX i z
IP: n/a
